docker swarm 구성



kubernetes Cluster를 구성, 활용해 보신 분들은 Cluster의 장점을 모두 이해 하실겁니다.

docker에서도 역시 Cluster를 구성해서 docker container를 배포, 관리 하실 수 있습니다.

즉 docker의 Orchestration 도구가 바로 docker swarm 입니다.



docker swarm을 구성하는 이유가 Cluster를 사용하기 위해서라면 docker compose를 이용한 docker stack을 이용하여 멀티호스트에 Service를 배포하는 것이 당연하지 않을까요?

즉 docker compose 만으로는 코드화및 서비스는 구성이 가능하지만 여러 node에 Service를 배포하는 docker stack을 사용할 것이라면 docker swarm 구성은 필수입니다.



이전 자료 https://virtualtech.tistory.com/692 에서 이미 설치가 되었기 때문에 구성만 하시면 바로 이용이 가능합니다.

VM의 역할 및 자원 할당은 아래 표와 같습니다.

총 3대의 host 중

master node 역할 vm 1대, worker node 역할 vm 2대로 구성합니다.

vm 이름	ip address	roles	cpu : memory: hdd	nic	hostname
rocky9-1	10.0.0.51/24	master node	1p1c:2048G:50G	nat	doma1
rocky9-2	10.0.0.52/24	worker node	1p1c:2048G:50G	nat	dono1
rocky9-3	10.0.0.53/24	worker node	1p1c:2048G:50G	nat	dono2





1. 사전 준비

일단 hostname으로 각 node를 식별할 수 있게 /etc/hosts파일을 수정합니다.

# tee -a >> /etc/hosts << eof
> doma1	10.0.0.51
> dono1 10.0.0.52
> dono2 10.0.0.53
> eof
# cat /etc/hosts
모든 node에서 위의 작업을 수행합니다.

hostname 변경 및 firewall open
대상 호스트: rocky9-1
# hostnamectl set-hostname doma1
# firewall-cmd --permanent --add-port=2377/tcp			cluster관리 및 manager와 node간 통신(join)
# firewall-cmd --permanent --add-port=4789/udp			오버레이 네트워크(Overlay Network) 트래픽 전달
# firewall-cmd --permanent --add-port=7946/{tcp,udp}	노드 간 네트워크 검색 및 통신 (Container Network Discovery)
# firewall-cmd --reload

대상 호스트: rocky9-2
# hostnamectl set-hostname dono1
# firewall-cmd --permanent --add-port=4789/udp
# firewall-cmd --permanent --add-port=7946/{tcp,udp}
# firewall-cmd --reload

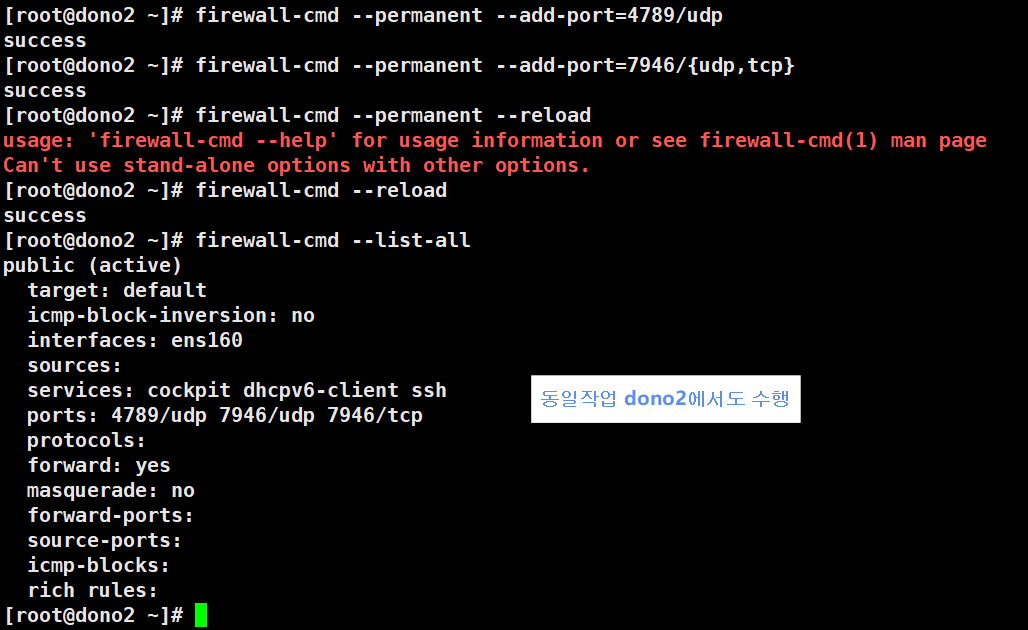

대상 호스트: rocky9-3
# hostnamectl set-hostname dono2
# firewall-cmd --permanent --add-port=4789/udp
# firewall-cmd --permanent --add-port=7946/{tcp,udp}
# firewall-cmd --reload

모든 node에서 hostnamectl 및 firewall-cmd --list-all 로 확인합니다.

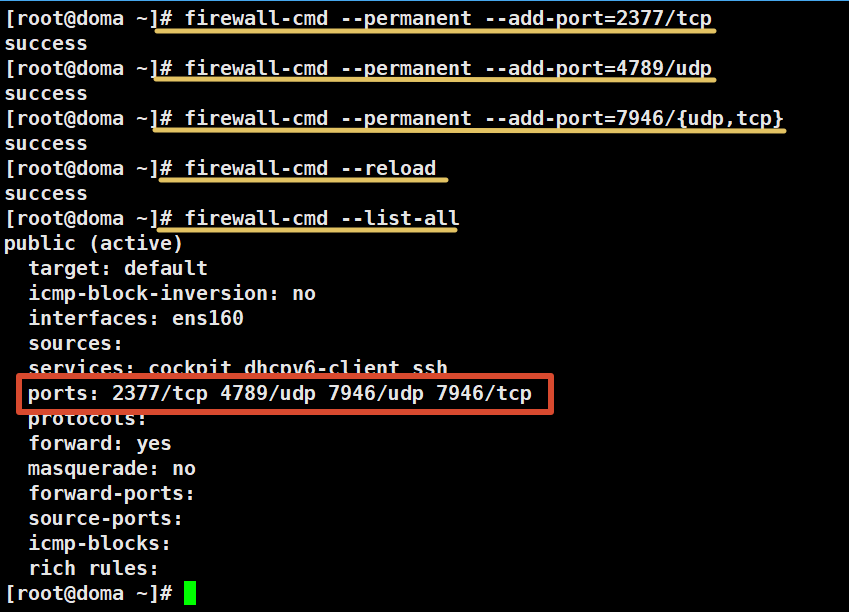

master node 방화벽 open

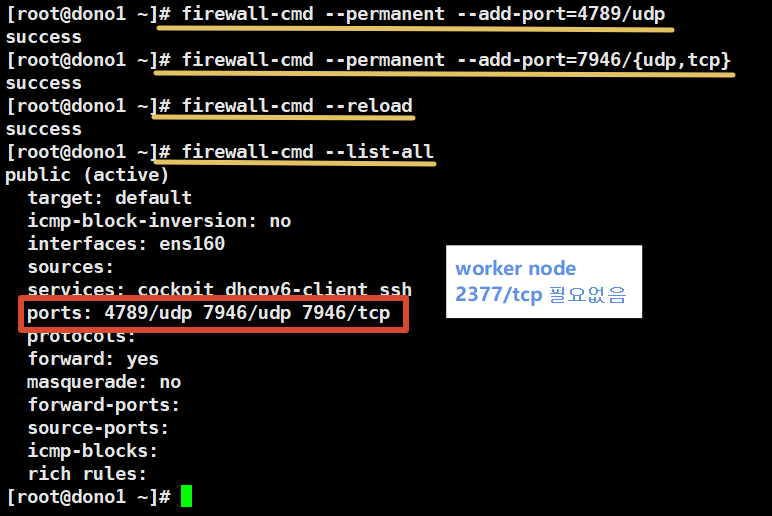

worker node 방화벽 open



2. master node 작업

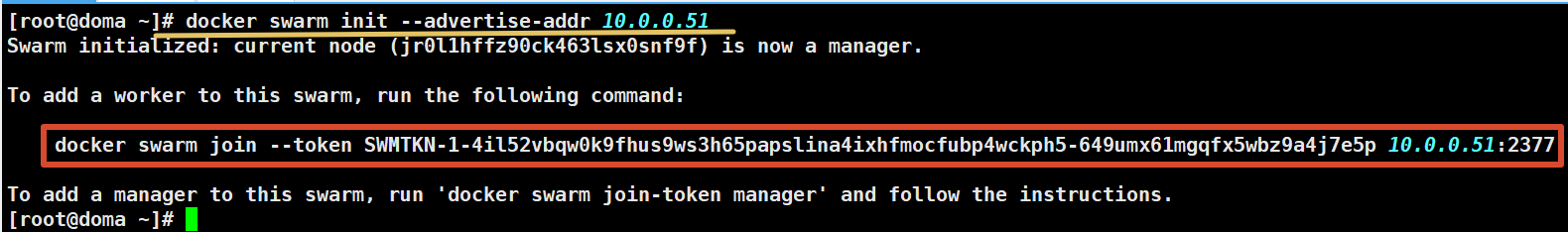

docker swarm 초기화 및 token 생성

# docker swarm init --advertise-addr 10.0.0.51 (manager node ip address)
# docker swarm join --token SWMTKN-1-~~~~~~~~~~~~~~~-~~~~~10.0.0.51:2377
work node에서 join 사용할 키 및 hash 조합의 command를 생성합니다.
복사하셔서 worker node에 붙여넣기 하세요!

3. worker node 작업

2번에서 생성한 join 값을 붙여넣기 합니다.

# docker swarm join --token SWMTKN-1-~~~~~~~~~~~~~~~-~~~~~10.0.0.51:2377
master node에 join 됩니다.
확인은 master node에서

4. node 확인

# docker node ls
모든 node가 ready 상태로 표시되면 완료!
