Rocky9: Storage 관리(Parted)

물리적인 Disk를 사용하기 위해서는 반드시 1개 이상의 Partition이 필요합니다.

이를 파티셔닝이라 하며 여러가지 이점을 제공합니다. - 물론 이전 시간에는 fdisk, gdisk등을 활용했습니다.

• App 또는 User가 사용할 수 있는 공간을 제한.
• 사용자 파일에서 OS와 Program File을 구분.
• swap memory을 위해 별도 영역을 생성.
• 디스크 공간 사용을 제한하여 진단 도구 및 백업 이미징의 성능을 향상.

오늘은 parted를 이용해서 파티셔닝 하는 작업을 학습합니다.



1. MBR

2. GPT

3. Parted

순서로 진행을 합니다.



# Firmware:

특정 하드웨어 장치에 포함된 소프트웨어,

소프트웨어를 읽어 실행하거나 수정도 가능한 영구적 소프트웨어

# BIOS(Basic Input/Output System):

 운영 체제 중 가장 기본적인 소프트웨어이자 컴퓨터의 입출력을 처리하는 펌웨어다.

컴퓨터가 시작되면 실행되는  프로그램 주변 장치(하드웨어)와 컴퓨터 운영 체제(소프트웨어) 사이의 데이터의 흐름을 관리.

펌웨어(firmware)의 한 종류로서 IBM호환 컴퓨터의 경우에 전원이 공급되면 시작되는 부팅 절차에서 하드웨어 초기화를 수행하고, 운영체제나 응용 프로그램에게 런타임 서비스(컴퓨터 프로그램의 실행을 지원하는 서비스)를 제공

프로그램 - 위키백과, 우리 모두의 백과사전



1. MBR(Master Boot Record)

 1.1.  BIOS 펌웨어를 실행하는 시스템의 표준

 1.2. 스키마는 최대 네 개의 주 파티션을 지원.

 1.3.Linux 시스템에서는 확장 및 논리 파티션을 사용하여 최대 15개의 파티션을 생성

  1.3.1. 4개의 Primary, 이중 오로지 하나만 Extended partiton -> 12개의 Logical Partition 생성 가능

 1.4. 파티션 크기가 32비트인 경우 MBR로 파티셔닝되는 디스크 크기는 최대 2TiB

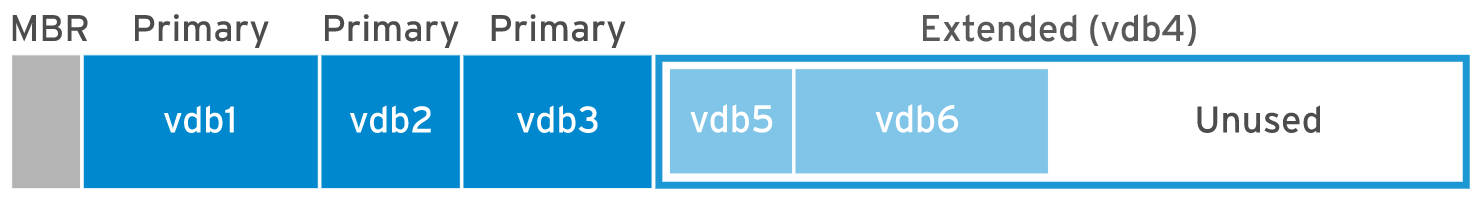

MBR Partition 구조



2. GPT(GUID Partition Table)

 2.1. UEFI(Unified Extensible Firmware Interface) 펌웨어를 실행하는 시스템의 경우 GPT는 디스크 파티셔닝 표준

 2.2. 최대 128개의 파티션을 제공

 2.3. 논리 블록 주소에 64비트를 할당, 최대 8제비바이트(ZiB) 또는 80억 테비바이트(TiB)의 파티션 및 디스크

 2.4.GUID(전역 고유 식별자)를 사용하여 각 디스크와 파티션을 식별

 2.5. 기본 GPT를 디스크 헤드에, 백업 보조 GPT를 디스크 끝부분에 배치하여 파티션 테이블을 이중화

 2.6. 체크섬을 사용하여 GPT 헤더와 파티션 테이블에서 오류를 감지

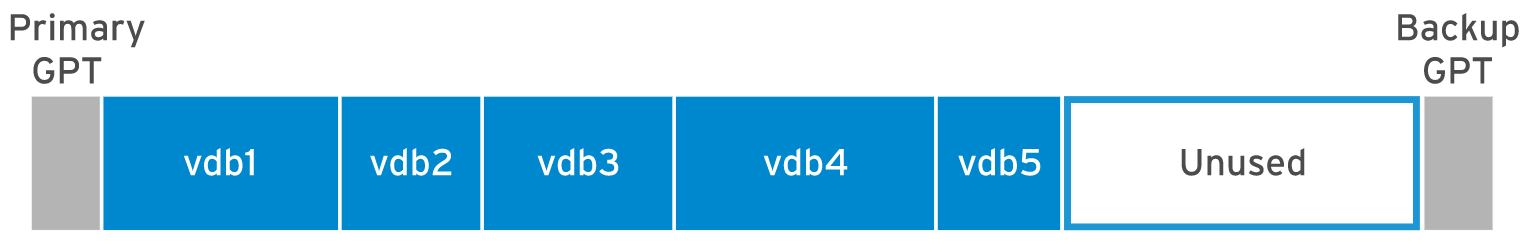

GPT Partition 구조





3. Parted

 3.1. 디스크 확인 및 parted 활용한 파티셔닝

  3.1.1. 새 드라이브를 파티셔닝하려면 먼저 디스크 레이블을 작성.

  3.1.2. 디스크 레이블은 사용할 파티셔닝 체계를 나타냄.

  3.1.3. parted를 사용하여 MBR 디스크 레이블 또는 GPT 디스크 레이블을 작성.

   3.1.3.1. mklabel 하위 명령은 기존 파티션 테이블 삭제.

   3.1.3.2. 기존 데이터에 관계없이 디스크를 재사용하려는 경우 mklabel 하위 명령을 사용.

   3.1.3.3. 새 레이블이 파티션 경계를 변경하는 경우 기존 파일 시스템의 모든 데이터에 액세스할 수 없게 됨.

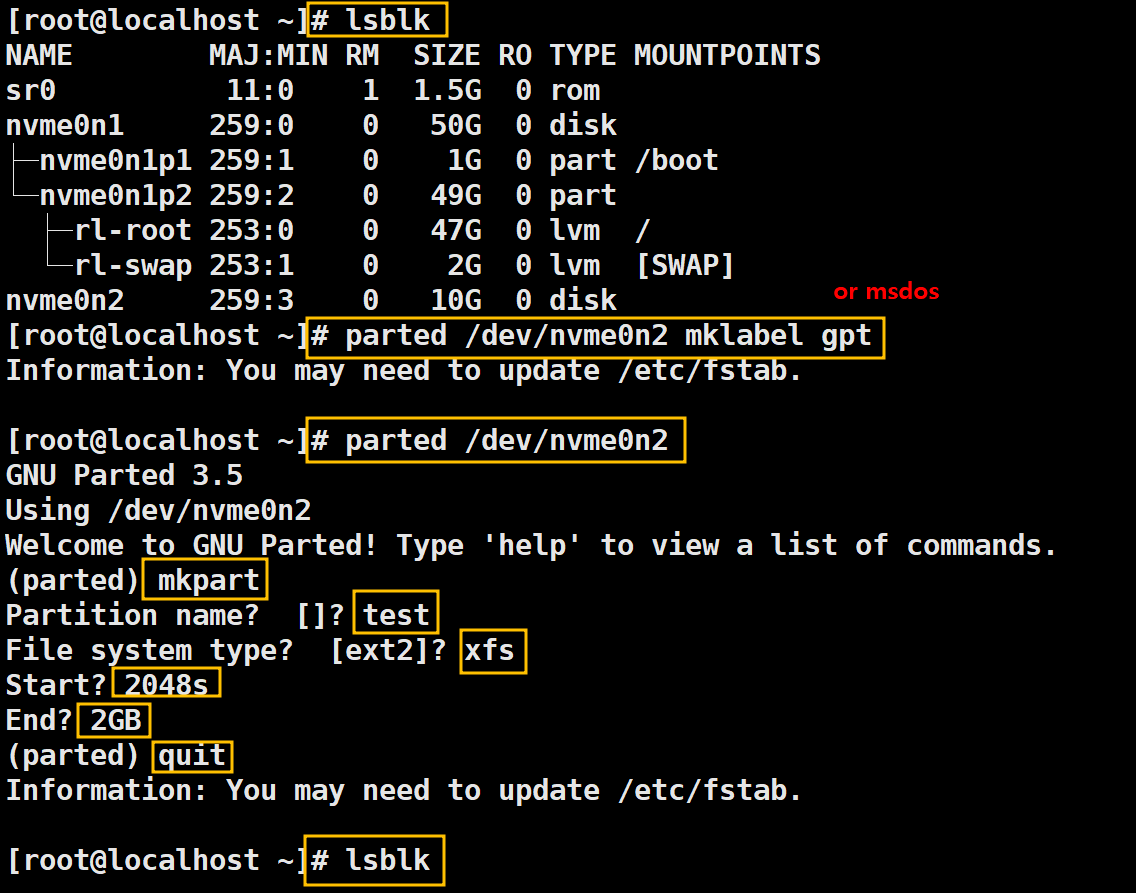

[root@localhost ~]# lsblk
빈 디스크 확인

[root@localhost ~]# parted /dev/nvme0n2 mklabel gpt
Information: You may need to update /etc/fstab.
label 지정 후 파티셔닝

[root@localhost ~]# parted /dev/nvme0n2
GNU Parted 3.5
Using /dev/nvme0n2
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) mkpart
파티션 생성 명령어

Partition name?  []? test
파티션 이름 지정

File system type?  [ext2]? xfs
파일 시스템 타입 지정, mkfs로 다시 생성해야 함.

Start? 2048s
시작 섹터

End? 2GB
끝 섹터 또는 용량 지정

(parted) quit
종료

Information: You may need to update /etc/fstab.

[root@localhost ~]# lsblk

[root@localhost ~]# parted /dev/nvme0n2 mkpart test xfs 2048s 2GB



 3.2. 파일 시스템 생성

  3.2.1. udevadm settle 명령을 실행

  3.2.2. 이 명령은 시스템이 새 파티션을 감지하고 /dev 디렉터리 아래에 관련 장치 파일을 생성

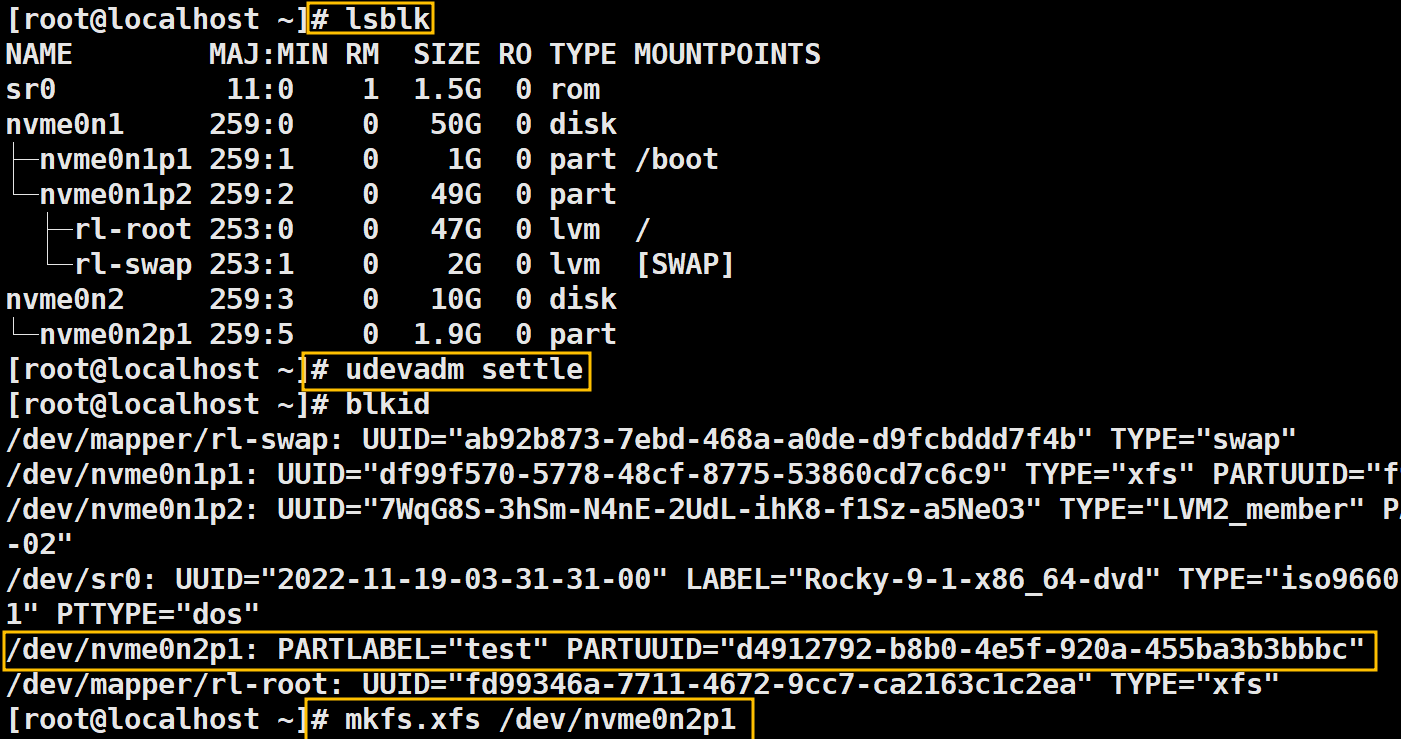

[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
sr0          11:0    1  1.5G  0 rom
nvme0n1     259:0    0   50G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part /boot
└─nvme0n1p2 259:2    0   49G  0 part
  ├─rl-root 253:0    0   47G  0 lvm  /
  └─rl-swap 253:1    0    2G  0 lvm  [SWAP]
nvme0n2     259:3    0   10G  0 disk
└─nvme0n2p1 259:5    0  1.9G  0 part
[root@localhost ~]# udevadm settle
[root@localhost ~]# blkid
/dev/mapper/rl-swap: UUID="ab92b873-7ebd-468a-a0de-d9fcbddd7f4b" TYPE="swap"
/dev/nvme0n1p1: UUID="df99f570-5778-48cf-8775-53860cd7c6c9" TYPE="xfs" PARTUUID="f9ad7bde-01"
/dev/nvme0n1p2: UUID="7WqG8S-3hSm-N4nE-2UdL-ihK8-f1Sz-a5NeO3" TYPE="LVM2_member" PARTUUID="f9ad7bde-02"
/dev/sr0: UUID="2022-11-19-03-31-31-00" LABEL="Rocky-9-1-x86_64-dvd" TYPE="iso9660" PTUUID="24b3f571" PTTYPE="dos"
/dev/nvme0n2p1: PARTLABEL="test" PARTUUID="d4912792-b8b0-4e5f-920a-455ba3b3bbbc"
/dev/mapper/rl-root: UUID="fd99346a-7711-4672-9cc7-ca2163c1c2ea" TYPE="xfs"

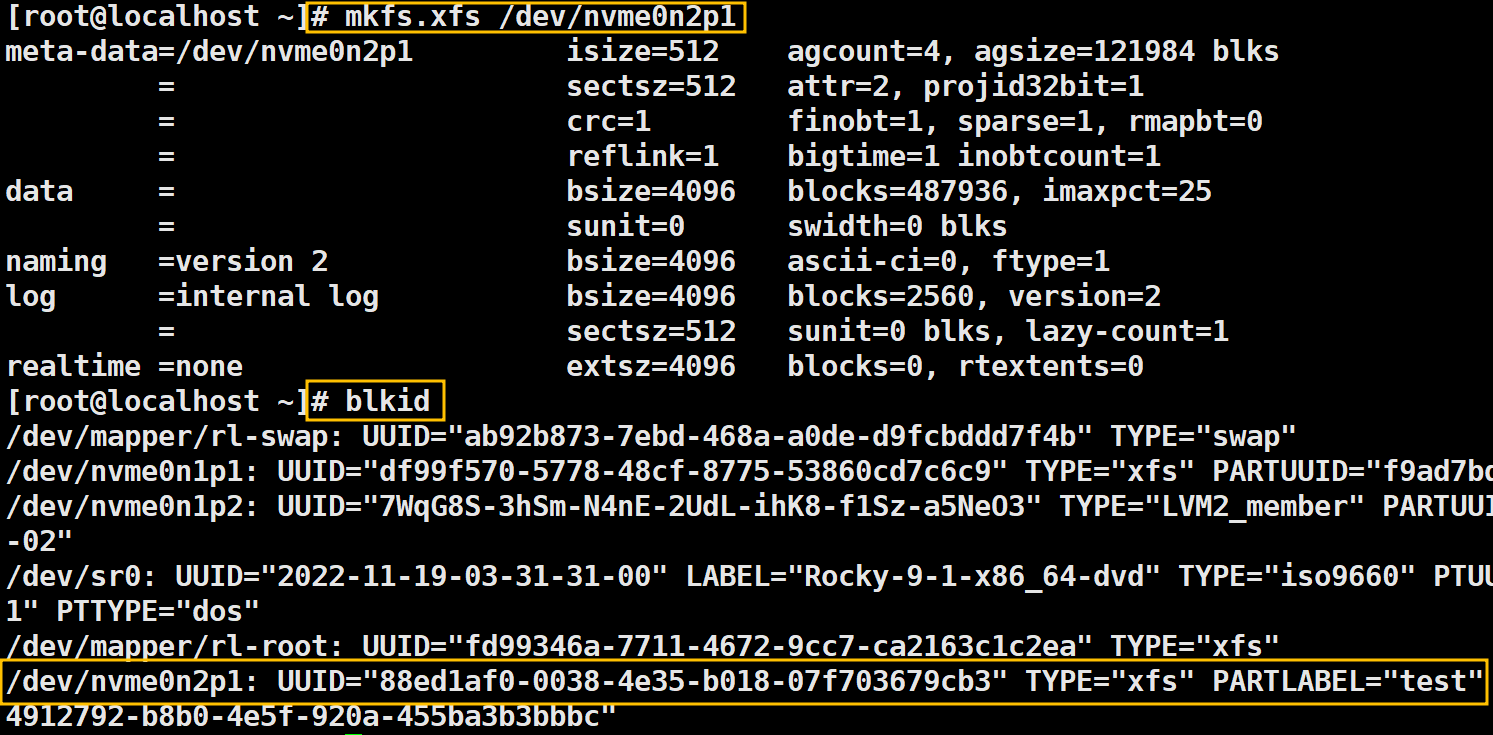

[root@localhost ~]# mkfs.xfs /dev/nvme0n2p1
meta-data=/dev/nvme0n2p1         isize=512    agcount=4, agsize=121984 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=1, sparse=1, rmapbt=0
         =                       reflink=1    bigtime=1 inobtcount=1
data     =                       bsize=4096   blocks=487936, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0, ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
[root@localhost ~]# blkid
/dev/mapper/rl-swap: UUID="ab92b873-7ebd-468a-a0de-d9fcbddd7f4b" TYPE="swap"
/dev/nvme0n1p1: UUID="df99f570-5778-48cf-8775-53860cd7c6c9" TYPE="xfs" PARTUUID="f9ad7bde-01"
/dev/nvme0n1p2: UUID="7WqG8S-3hSm-N4nE-2UdL-ihK8-f1Sz-a5NeO3" TYPE="LVM2_member" PARTUUID="f9ad7bde-02"
/dev/sr0: UUID="2022-11-19-03-31-31-00" LABEL="Rocky-9-1-x86_64-dvd" TYPE="iso9660" PTUUID="24b3f571" PTTYPE="dos"
/dev/mapper/rl-root: UUID="fd99346a-7711-4672-9cc7-ca2163c1c2ea" TYPE="xfs"
/dev/nvme0n2p1: UUID="88ed1af0-0038-4e35-b018-07f703679cb3" TYPE="xfs" PARTLABEL="test" PARTUUID="d4912792-b8b0-4e5f-920a-455ba3b3bbbc"

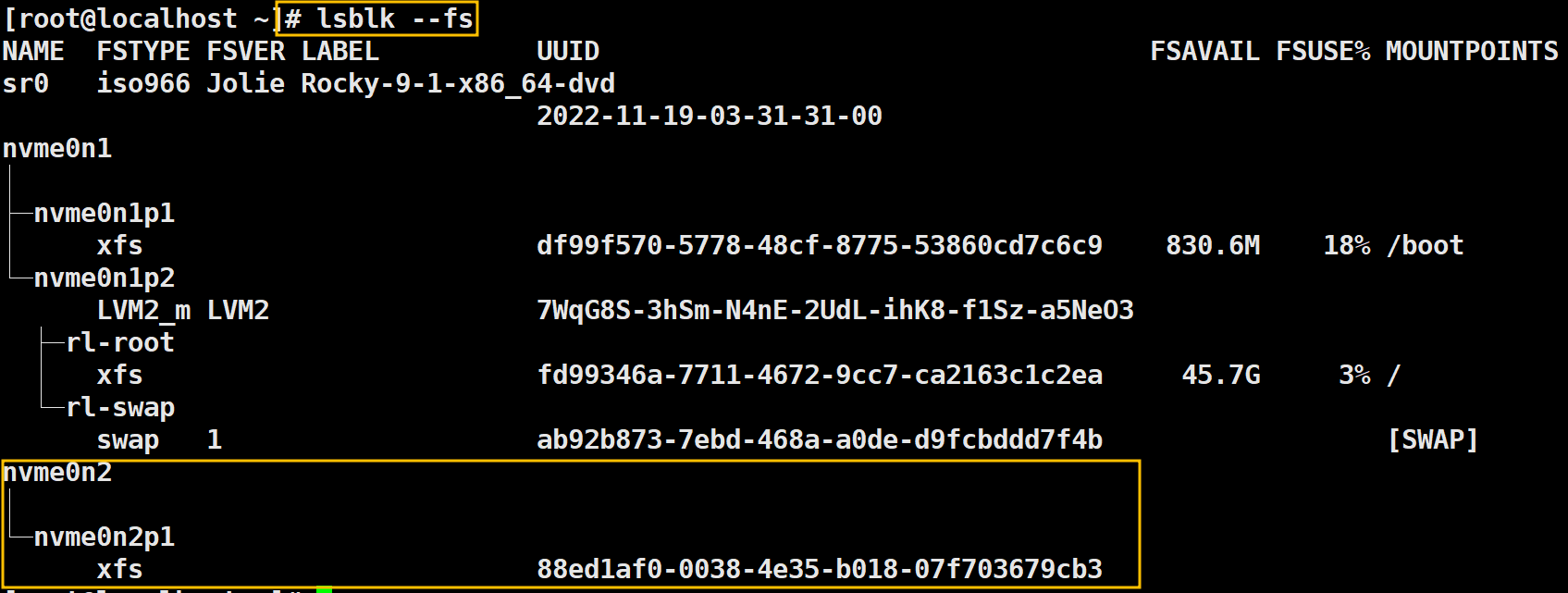

[root@localhost ~]# lsblk --fs
NAME  FSTYPE FSVER LABEL          UUID                                   FSAVAIL FSUSE% MOUNTPOINTS
sr0   iso966 Jolie Rocky-9-1-x86_64-dvd
                                  2022-11-19-03-31-31-00
nvme0n1
│
├─nvme0n1p1
│     xfs                         df99f570-5778-48cf-8775-53860cd7c6c9    830.6M    18% /boot
└─nvme0n1p2
      LVM2_m LVM2                 7WqG8S-3hSm-N4nE-2UdL-ihK8-f1Sz-a5NeO3
  ├─rl-root
  │   xfs                         fd99346a-7711-4672-9cc7-ca2163c1c2ea     45.7G     3% /
  └─rl-swap
      swap   1                    ab92b873-7ebd-468a-a0de-d9fcbddd7f4b                  [SWAP]
nvme0n2
│
└─nvme0n2p1
      xfs                         88ed1af0-0038-4e35-b018-07f703679cb3



 3.3. 파티션 삭제

  3.3.1. Parted를 이용한 파티션 삭제

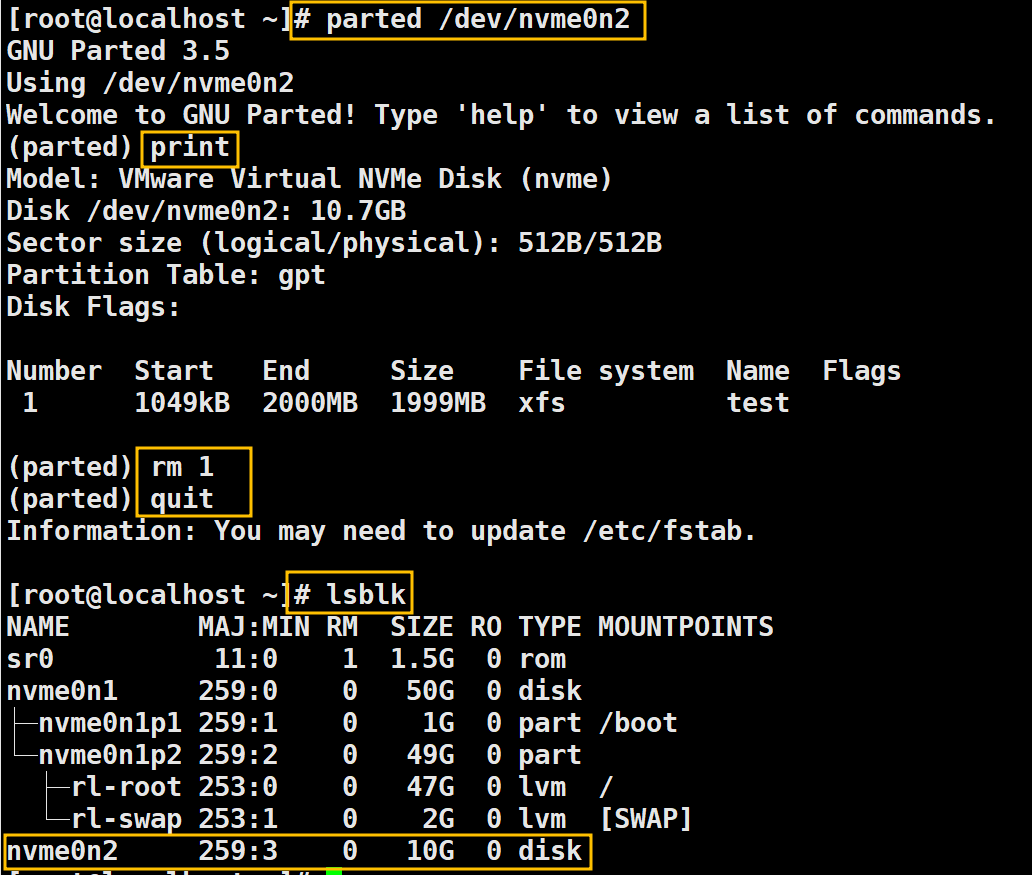

[root@localhost ~]# parted /dev/nvme0n2
GNU Parted 3.5
Using /dev/nvme0n2
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) print
Model: VMware Virtual NVMe Disk (nvme)
Disk /dev/nvme0n2: 10.7GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:

Number  Start   End     Size    File system  Name  Flags
 1      1049kB  2000MB  1999MB  xfs          test

(parted) rm 1
(parted) quit
Information: You may need to update /etc/fstab.

[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
sr0          11:0    1  1.5G  0 rom
nvme0n1     259:0    0   50G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part /boot
└─nvme0n1p2 259:2    0   49G  0 part
  ├─rl-root 253:0    0   47G  0 lvm  /
  └─rl-swap 253:1    0    2G  0 lvm  [SWAP]
nvme0n2     259:3    0   10G  0 disk

[root@localhost ~]# parted /dev/vdb rm 1
