EIGRP, SSH, DHCP, MAIL, AAA, Wireless

이전 학습했던 문제들을 조금 복합적으로 구성해 보았습니다.

1. 기본설정

2. SSH

3. EGIRP

4. DHCP & DHCP Relay Agent

5. AAA & Wireless

6. MAIL

설정의 6개를 복합적으로 구성하는 문제입니다.

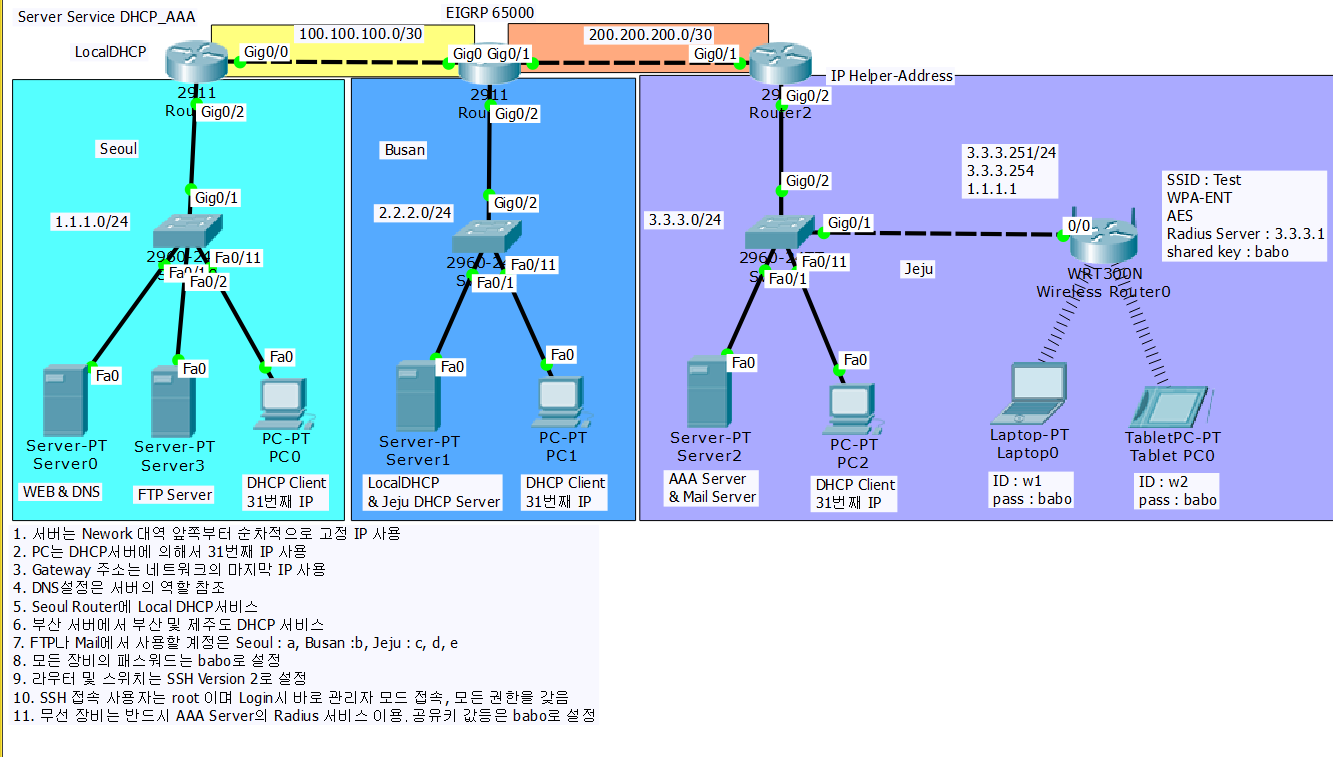

1. 구성도

구성동



2. Router 설정

 2.1. Seoul Router (좌측)

Seoul_R1

en
conf t
hostn Seoul_R1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
ip dhcp pool Seoul
network 1.1.1.0 255.255.255.0
default-router 1.1.1.254
dns-server 1.1.1.1
exit
ip dhcp excl 1.1.1.1 1.1.1.30
ip dhcp excl 1.1.1.251 1.1.1.254
int g0/2
ip add 1.1.1.254 255.255.255.0
no sh
int g0/0
ip add 100.100.100.1 255.255.255.252
no sh
exit
router eigrp 65000
no auto
network 1.1.1.0 0.0.0.255
network 100.100.100.0 0.0.0.3
pa g0/2
do wr



 2.2. Busan Router (가운데)

Busan_R1

en
conf t
hostn Busan_R1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
ip dhcp pool Busan
network 2.2.2.0 255.255.255.0
default-router 2.2.2.254
dns-server 1.1.1.1
exit
ip dhcp excl 2.2.2.1 2.2.2.30
ip dhcp excl 2.2.2.251 2.2.2.254
ip dhcp pool Jeju
network 3.3.3.0 255.255.255.0
default-router 3.3.3.254
dns-server 1.1.1.1
exit
ip dhcp excl 3.3.3.1 3.3.3.30
ip dhcp excl 3.3.3.251 3.3.3.254

int g0/2
ip add 2.2.2.254 255.255.255.0
no sh
int g0/0
ip add 100.100.100.2 255.255.255.252
no sh
int g0/1
ip add 200.200.200.1 255.255.255.252
no sh
exit
router eigrp 65000
no auto
network 2.2.2.0 0.0.0.255
network 100.100.100.0 0.0.0.3
network 200.200.200.0 0.0.0.3
pa g0/2
do wr



 2.3. Jeju Router (우측 Router)

Jeju_R1

en
conf t
hostn Jeju_R1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
int g0/2
ip add 3.3.3.254 255.255.255.0
ip helper-address 2.2.2.1
no sh
int g0/1
ip add 200.200.200.2 255.255.255.252
no sh
exit
router eigrp 65000
no auto
network 3.3.3.0 0.0.0.255
network 200.200.200.0 0.0.0.3
pa g0/2
do wr



3. Switch 설정

 3.1. Seoul Switch (좌측 Switch)

Seoul-S1

en
conf t
hostn Seoul_S1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
int vlan1
ip add 1.1.1.253 255.255.255.0
no sh
exit
ip default-g 1.1.1.254
do wr



 3.2. Busan Swtich (가운데 Switch)

Busan-S1

en
conf t
hostn Busan_S1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
int vlan1
ip add 2.2.2.253 255.255.255.0
no sh
exit
ip default-g 2.2.2.254
do wr



 3.3. Jeju Switch (우측 Switch)

Jeju-S1

en
conf t
hostn Jeju_S1
ena se babo
no ip domain-l
ser p
ip domain-n sdkim.com
cry k g rsa
2048
ip ssh ver 2
username root pri 15 pass babo
line con 0
exec-t 0 0
logg syn
exit
line vty 0 4
login local
tra in ssh
exit
int vlan1
ip add 3.3.3.253 255.255.255.0
no sh
exit
ip default-g 3.3.3.254
do wr



4. Server 설정

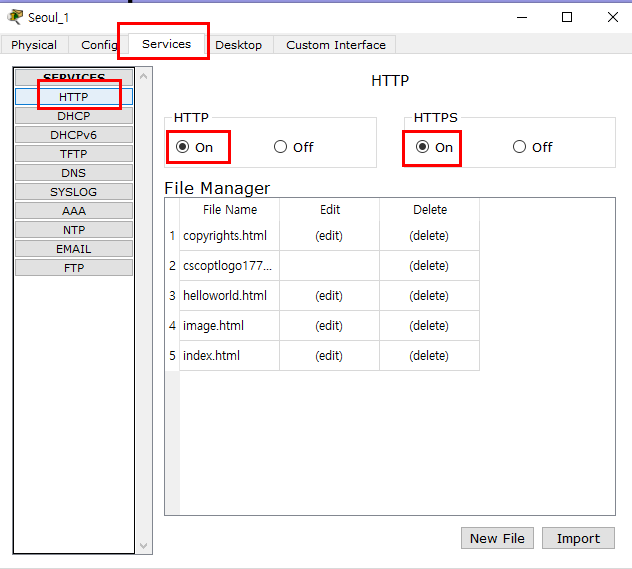

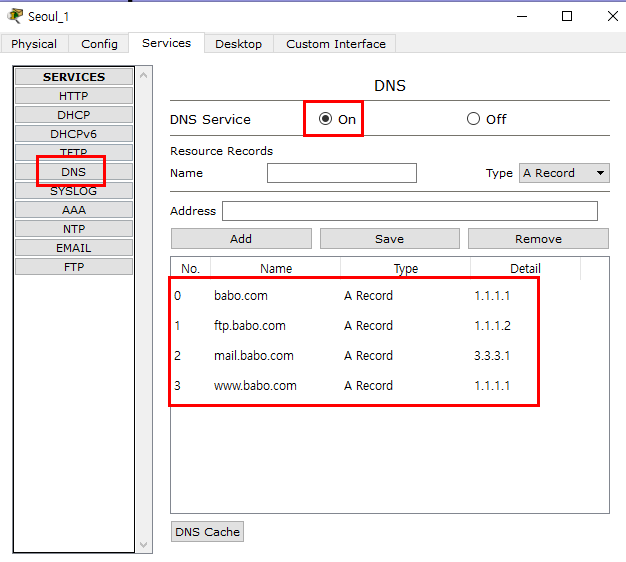

 4.1. WEB & DNS

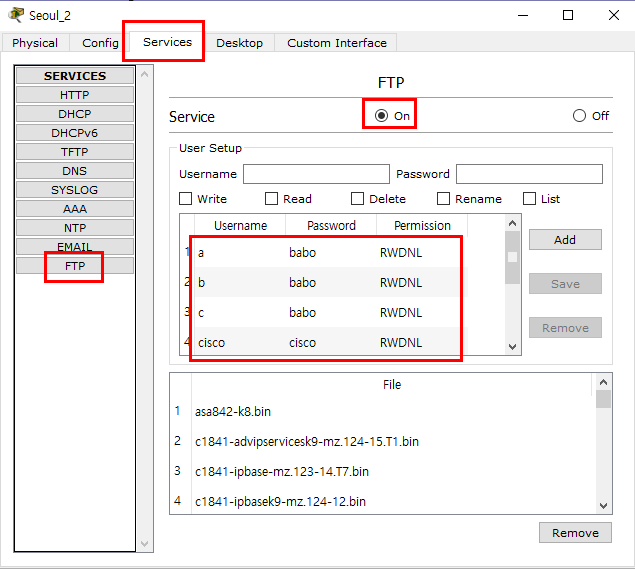

 4.2. FTP

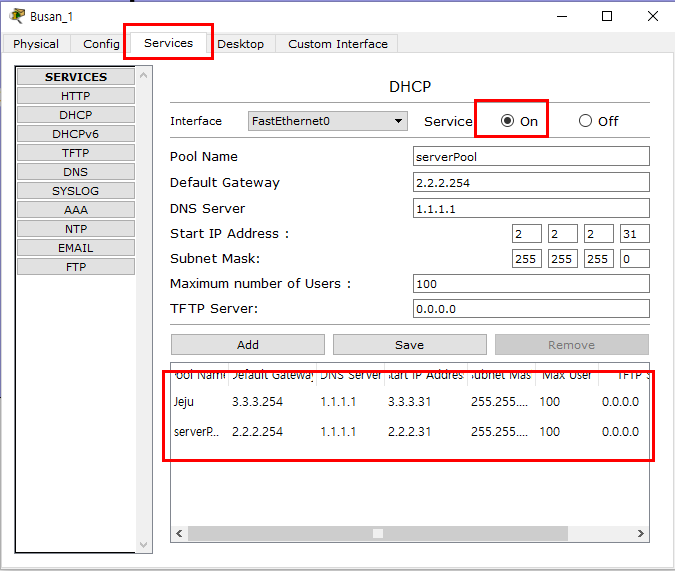

 4.3. DHCP



5. AAA & Wireless 설정

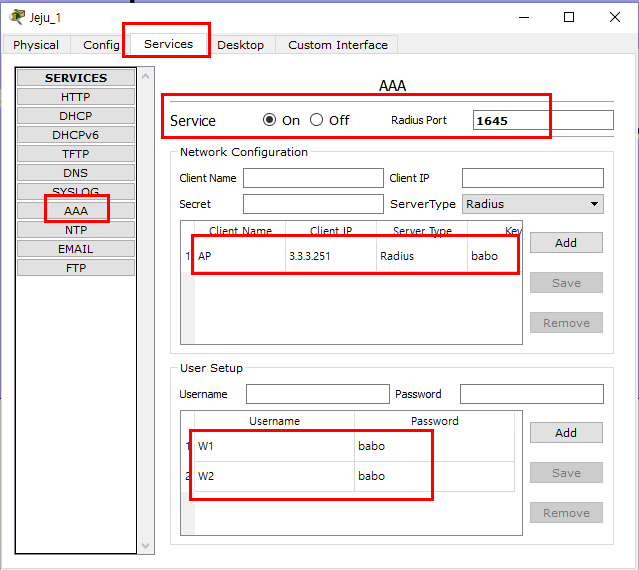

 5.1. AAA Server

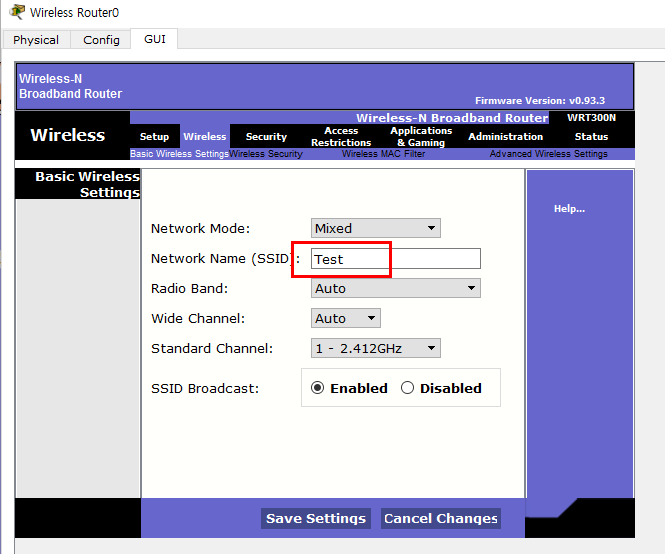

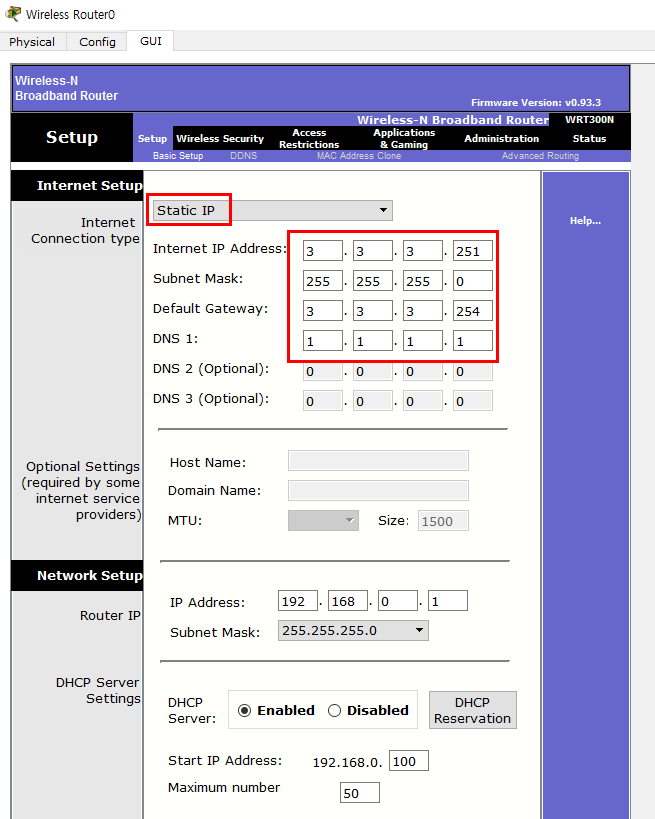

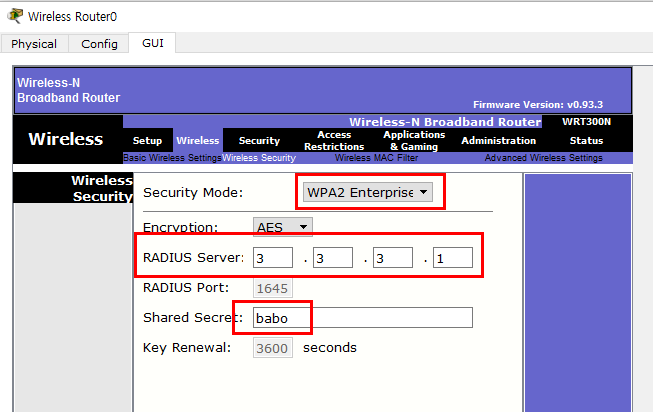

 5.2. Wireless Config

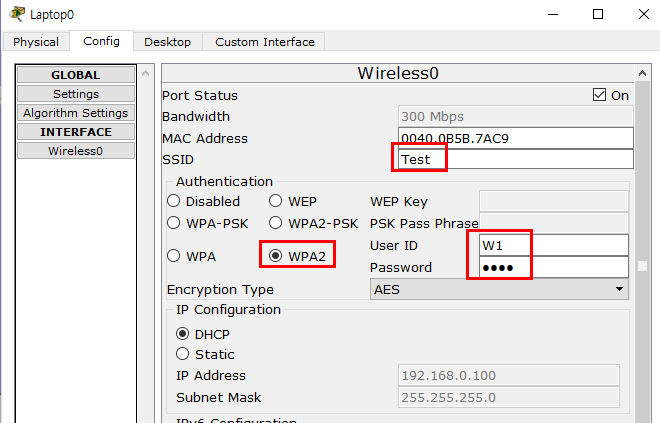

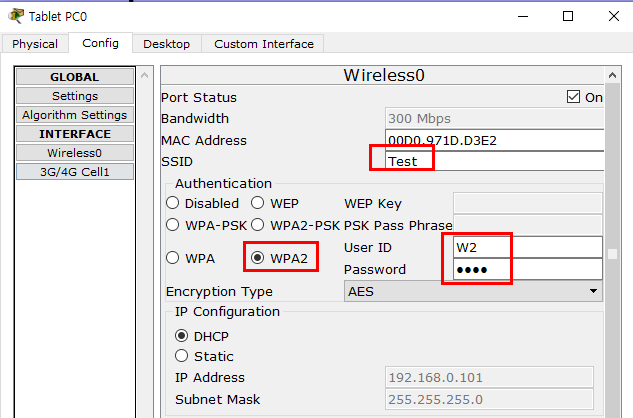

 5.3. Wireless Client



6. MAIL

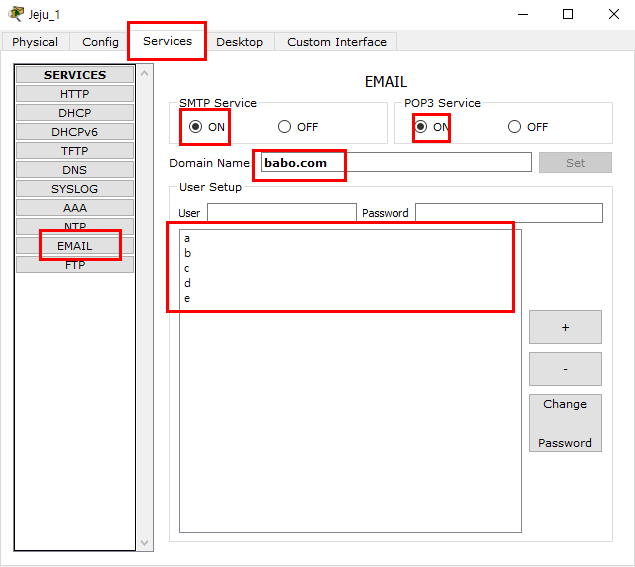

 6.1. Mail Server

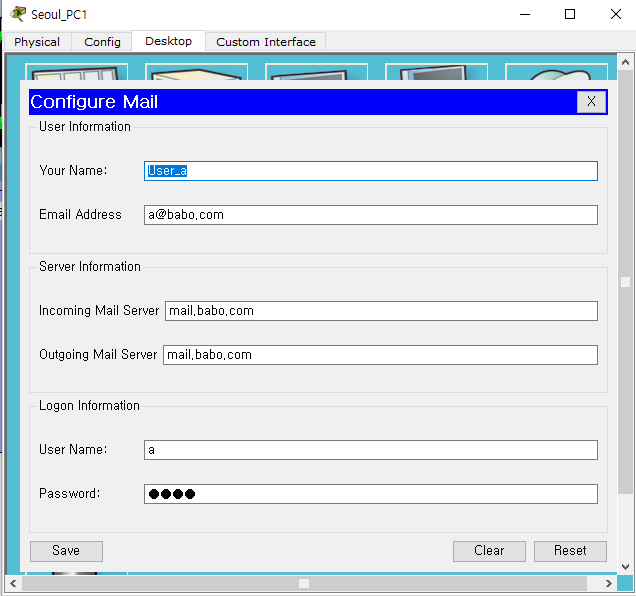

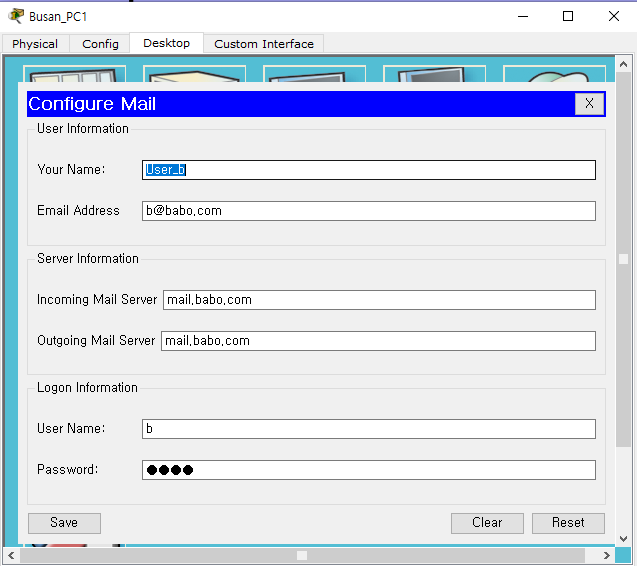

 6.2. Mail Clinet



패킷 트레이서의 서버 기능을 이용한 복합실습을 구성해 보았습니다.

다음은 아마도 HSRP와 VRRP가 될 듯 합니다.



Have a nice day!
