CentOS7 : DHCP 풀이 중 IP 변경 시 Host, VMware Work IP 변경

음! DHCP 문제 풀이 중 VM의 IP를 변경하면 인터넷 및 SSH 접속이 끊기는 것은 당연합니다.

Host PC와 Guest VM의 IP 대역이 맞기 않기 때문입니다.

이 부분에 대한 설명을 좀 드리고자 합니다.



일단 DHCP문제를 풀면서 진행하겠습니다.



1. DHCP 예제

 1.1. 아래의 문제대로 목표 시스템을 구성하시기 바랍니다.

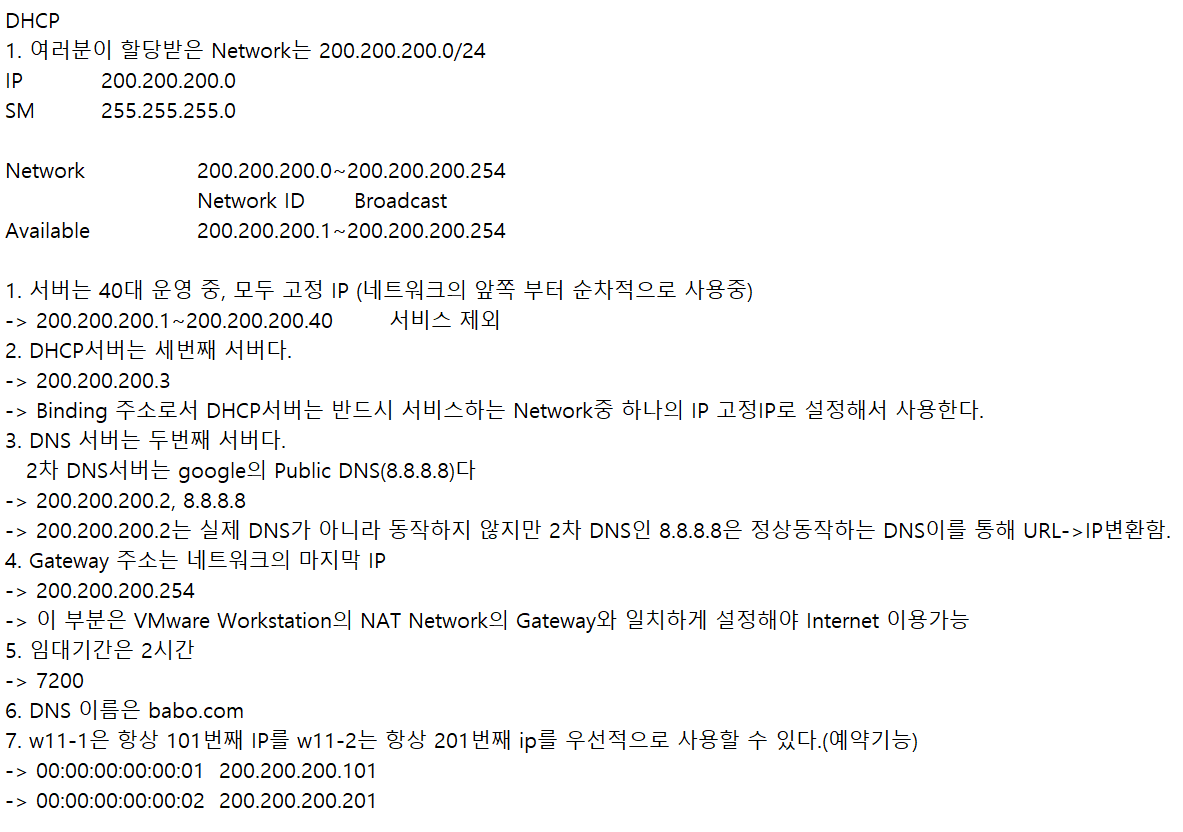

DHCP 문제



2. DHCP 문제 풀이

 2.1. 아래와 같이 Network및 DHCP Server 를 구성합니다.

 DHCP 구성 설계

 2.2. DHCP 설정파일

  2.2.1. # vi /etc/dhcp/dhcpd.conf

   2.2.1.1. vi편집기로 DHCP 설정 파일 열기

DHCP 설정 파일

  2.2.2. 설정 파일 편집ㄱ

   2.2.2.1. 문제의 조건에 맞게 dhcpd.conf파일 편집

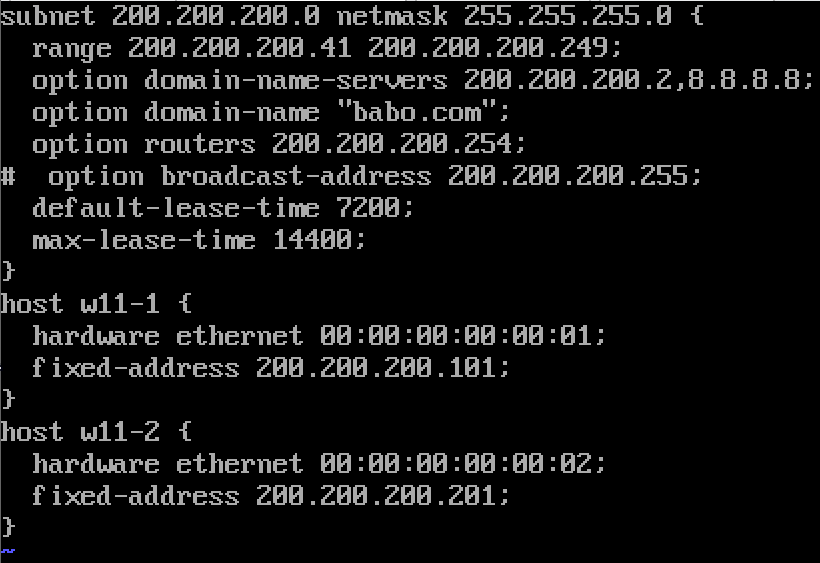

dhcpd.conf

  2.2.3. Binding IP 설정 변경없이 실행 시 Error 발생

error

  2.2.4. # journalctl -xe

   2.2.4.1. journalctl을 이용하여 log 살펴보기

journalctl

  2.2.5. bind 주소 오류

bind error

  2.2.6. IP 설정 변경

   2.2.6.1. 편집기를 이용해 IP설정 파일 실행

   2.2.6.2. 설정 파일 IP Addres정보 변경

IP 설정 변경

   2.2.6.3. Network 재시작을 통한 CentOS7 IP변경

   2.2.6.4. dhcpd 재시작

  2.2.7. W11-1 에서 Test

W11-1

  2.2.8. W11-2 Test

W11-2

 2.3. VMware Workstation Pro Network 설정 변경

  2.3.1. 외부 인터넷 이용 불가

외부 PIng

  2.3.2. VMware Workstation Pro Network 설정 변경

VMware Workstation Pro Network 변경

 2.4. Host PC IP Address 변경

  2.4.1. Host PC의 VMnet8 Network 설정 변경

Host PC Network

   2.4.1.2. 외부 Ping Test

Ping Test

 2.5. Xshell 설정 변경

  2.5.1. 기존 CentOS7-1의 등록정보

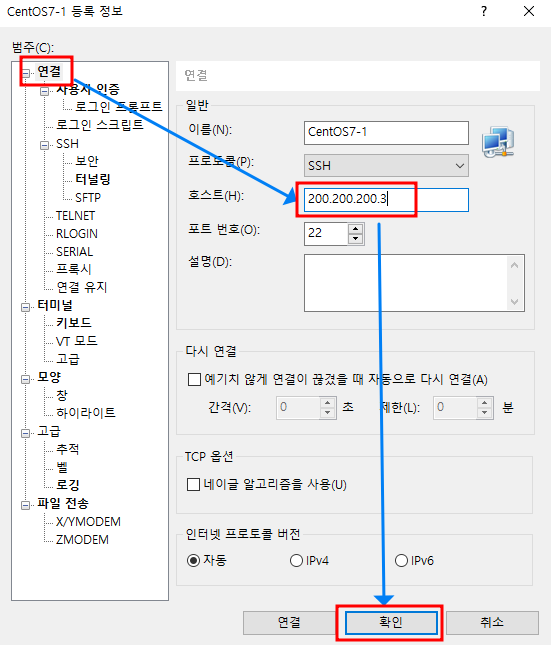

등록정보

  2.5.2. 변화된 CentOS7-1의 IP Address에 맞게 Xshell 세션 접속 IP 변경

IP 변경

  2.5.3. 연결

  2.5.4. 연결 성공 후 확인

연결 후 Test



3. Network 구성도

 3.1. Host(실제) PC <-> VMware Workstation Pro <-> Virtual Machine

음! 이해가 좀 되시나요?

자 고민들 해 보자구요!
