WindowsServer2019 : 1. DHCP - 일반설정

일단 그림 파일 먼저 업로드 합니다.

1. DHCP (Dynamic Host Configuration Protocol

 1.1. Client IP를 자동으로 구성

 1.2. IP 자원의 효율적 관리

  1.2.1. 10,000대의 컴퓨터를 고정 IP로 사용하면 10,000개의 IP Address 필요

  1.2.2. 허나 10,000명의 직원이 모두 출근을 할까? 월차,년차,출장 등으로 80%출근한다면

  1.2.3. 팬데믹이후 출근 인원은 더 줄어들었는데...... 이럴 때 DHCP를 사용하면 효율적으로 관리가 가능

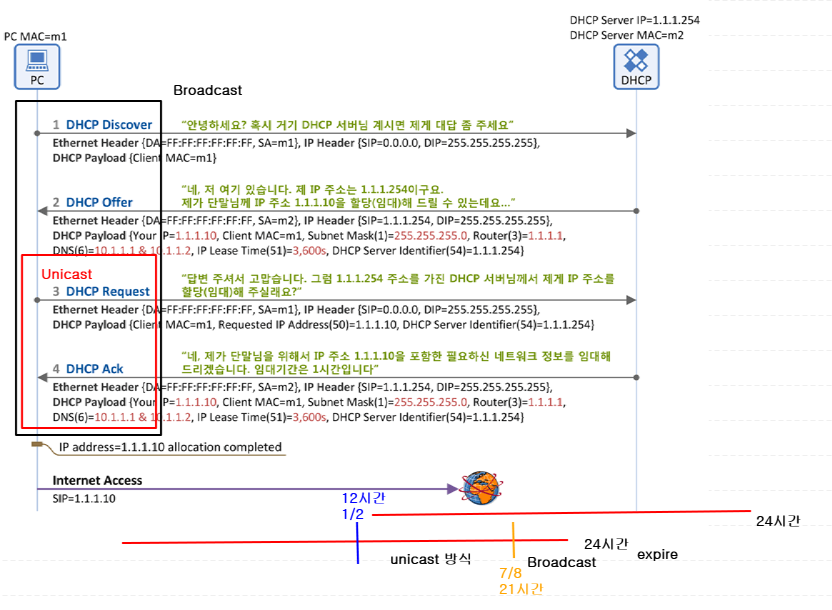

 1.3. DHCP는 기본적으로 4단계로 통신이 이루어 집니다.

  1.3.1. DISCOVER -> OFFER -> REQUEST -> ACK

  1.3.2. 최초 4단계는 Broadcast 방식으로 이후 IP 할당 이후에는

  1.3.3. 갱신을 위해 REQUEST -> ACK 만 Unicast 방식으로 이루어 집니다.

  1.3.4. 최초 갱신을 임대 시간을 1/2 남긴 시점에 이루어 지며

  1.3.5. 7/8 되는 시점까지는 Unicast 방식으로 그 이후에는 Broadcast 방식으로 갱신을 시도합니다.

  1.3.6. 임대시간이 만료되면 이전 할당 받았던 IP Address를 신뢰할 수 없음으로 Expire

  1.3.7. 이 때 Windows 계열의 Client는 OS로 부터 169.254.X.X/16 내부 통신이 가능한 IP 할당받음

  1.3.8. 1.3.7.을 APIPA(Automatic Private IP Addressing)라고 합니다.



DHCP 4 단계

2. DHCP 구성

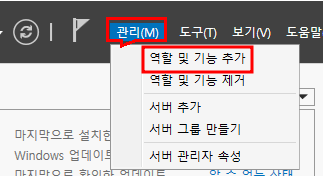

 2.1. 서버 관리자 -> 로컬 서버 -> 관리 -> 역할 및 기능 추가

역할 추가



2.2. 주의 사항

주의 사항

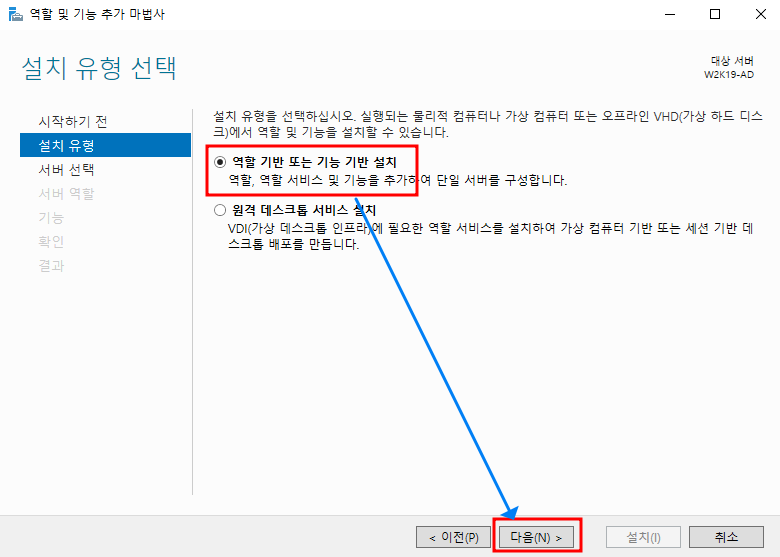

 2.3. 설치 유형 -> 역할 기반 또는 기능 기반 설치

설치 유형

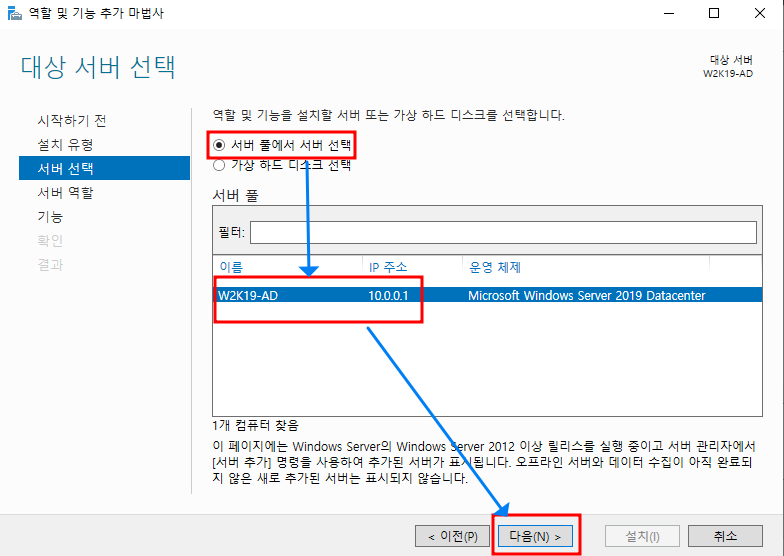

 2.4. 서버 선택 -> 현재 서버 선택

서버 선택

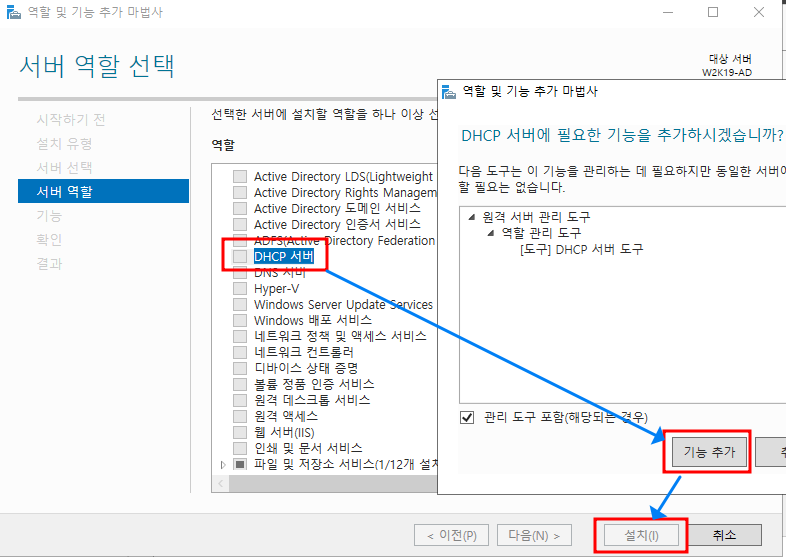

 2.5. 서버 역할 -> DHCP서버 선택 -> 기능 추가 -> 다음

역할 설치

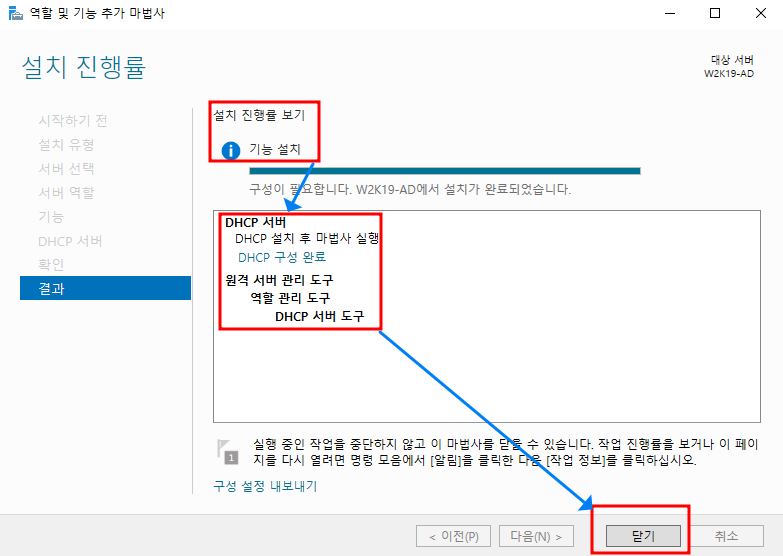

 2.6. 설치 결과

결과



3. 구성

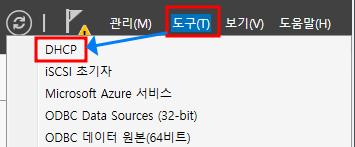

 3.1. 도구 ->  DHCP 선택

도구



 3.2.  범위 구성

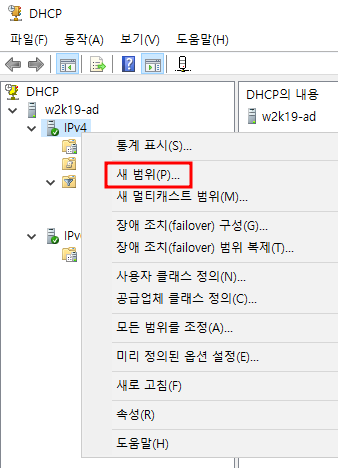

  3.2.1. 서버명 하단의  IPv4 우클릭 -> 새 범위 선택

새범위



 3.3. 범위 마법사

범위 마법사

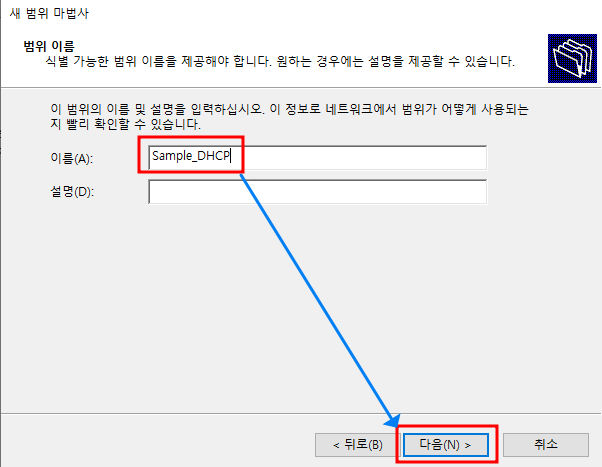

 3.4. 범위 이름

  3.4.1. 범위 이름은 고유하고 식별가능하게

  3.4.2. 설명은 어디서나 옵션이니 자유롭게, 단 협업자가 식별가능하도록

범위 이름

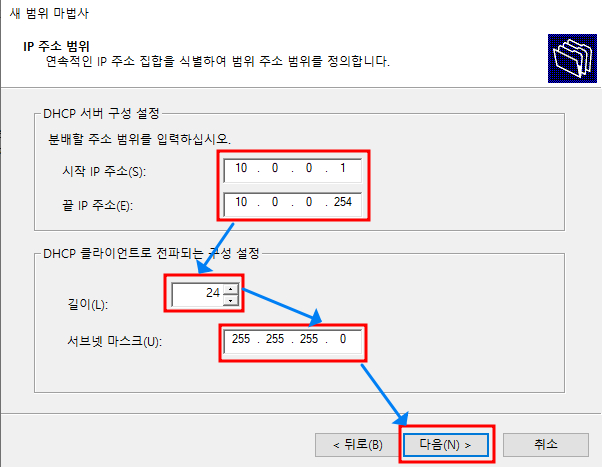

 3.5. IP 주소 범위

  3.5.1. 유효한 IP 대역 입력

IP 주소 범위

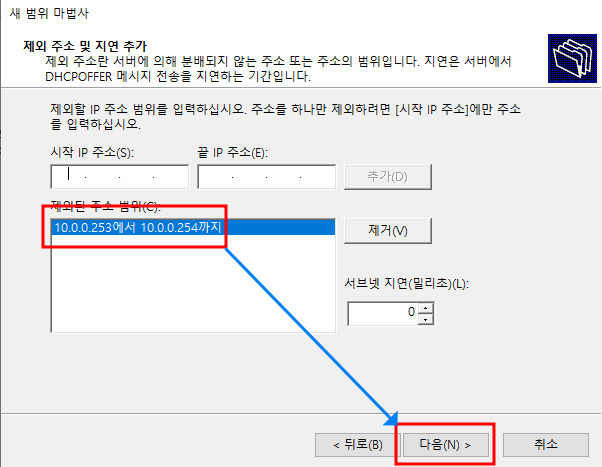

 3.6. 제외 주소 및 지연 시간

  3.6.1. 범위 중 고정 IP를 사용하는 (다른 서버, 라우터) 장비 범위 제외

  3.6.2. 지연 시간의 경우 2대 이상의 DHCP서버가 있는 경우 Offer 메시지를 지연 전송

  3.6.3.  DHCP를 보조 형태로 이용 가능

제외 주소

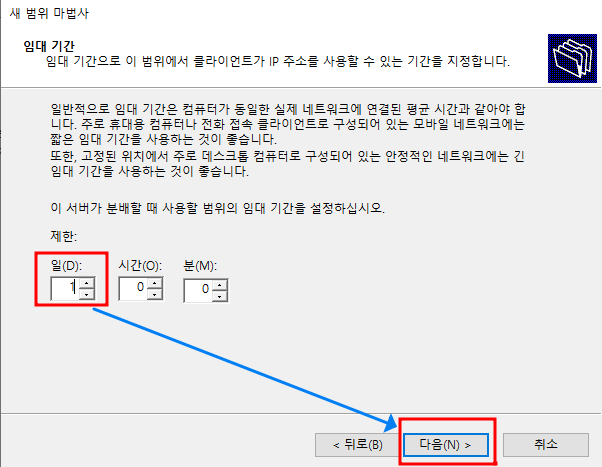

 3.7. 임대시간 지정

임대시간

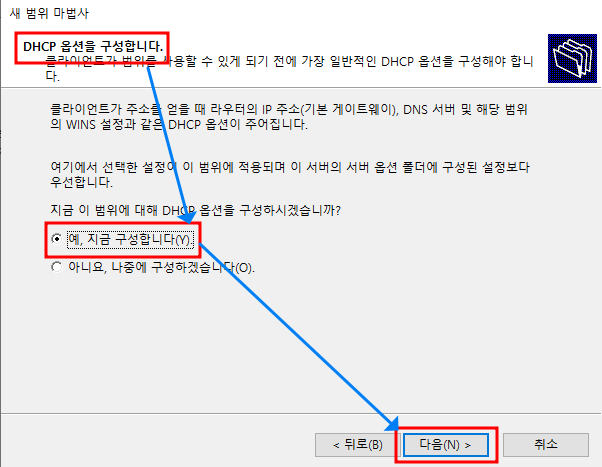

 3.8. DHCP 옵션 구성

DHCP 옵션 구성

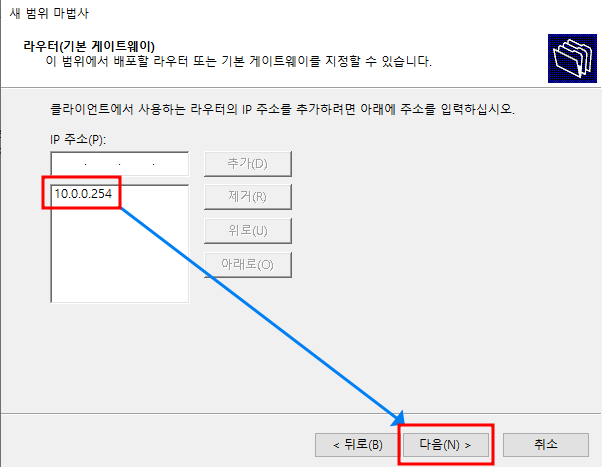

 3.9. 옵션 : Gateway

Gateway

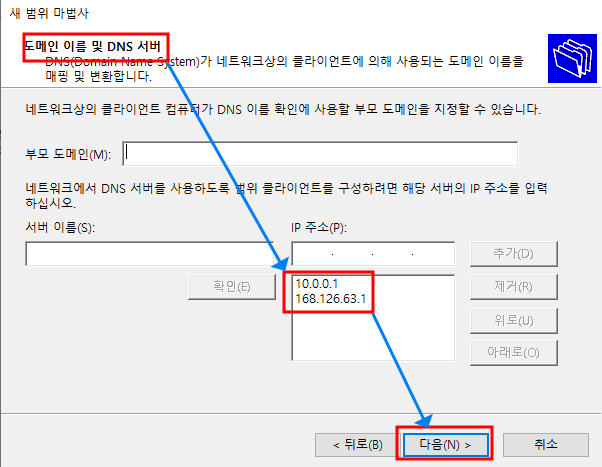

 3.10. 옵션 : DNS구성

  3.10.1. DNS서버의 주소는  서버의 IP구성 정보에서 갖어옵니다.

DNS

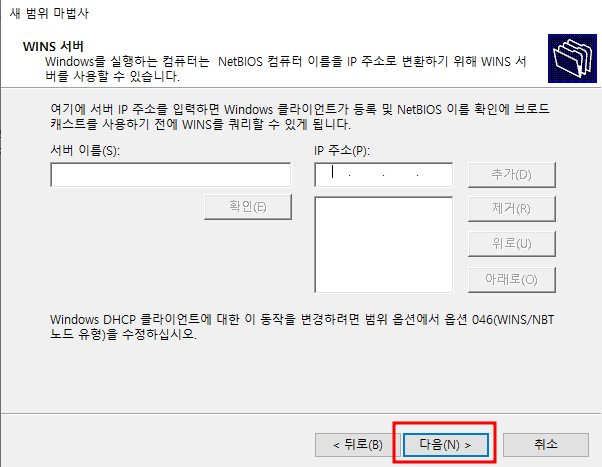

 3.11. 옵션 : WINS 사용하지 않습니다.

WINS 구성

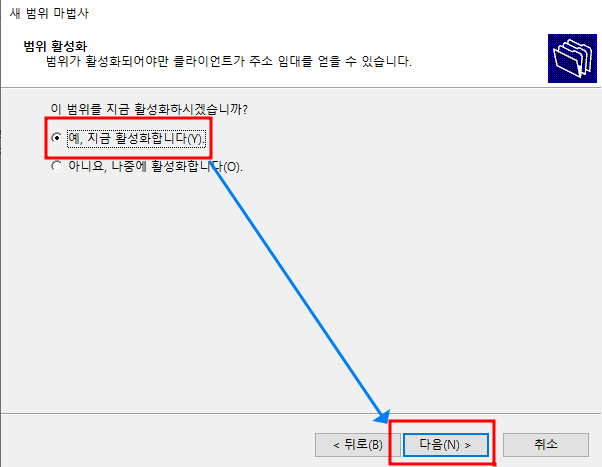

 3.12. 범위 활성화

범위 활성화

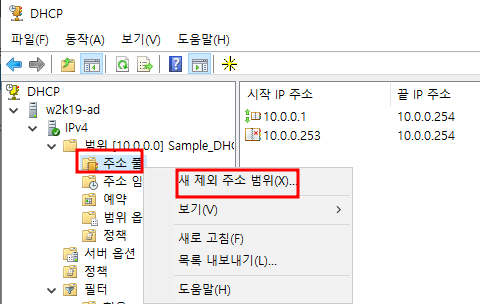

 3.13. 잘못된 제외 주소 범위가 있다면

범위 수정

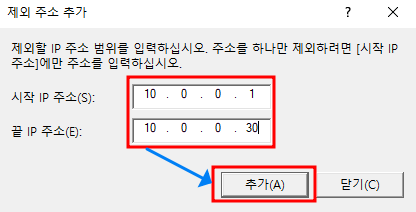

 3.14. 제외 주소 범위 추가

제외 범위 추가

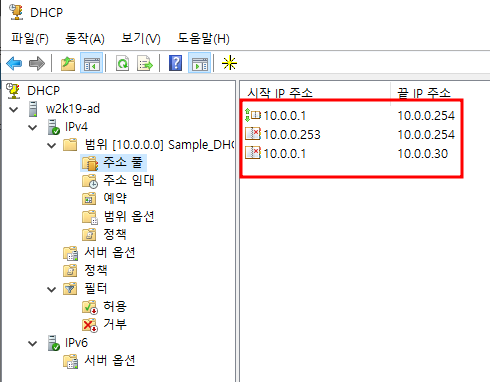

 3.15. 제외 주소 완료

제외 주소 구성

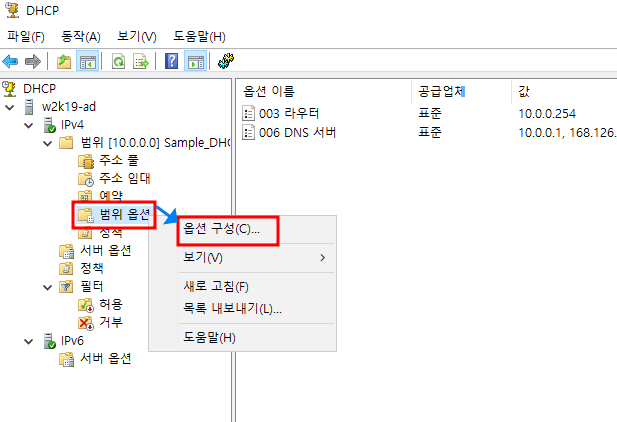

 3.16. 범위 옵션 구성

범위 옵션

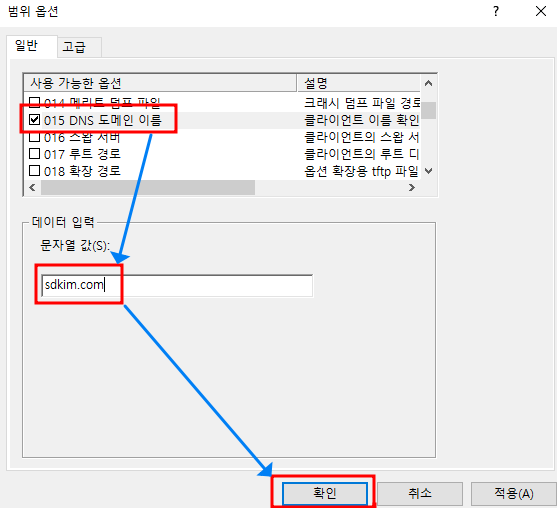

 3.17. DNS 옵션 구성 추가

DNS 옵션 구성 추가

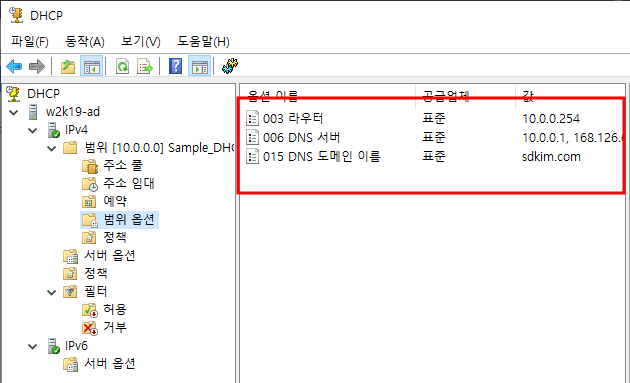

 3.18. 범위 옵션 구성 완료

범위 옵션 구성

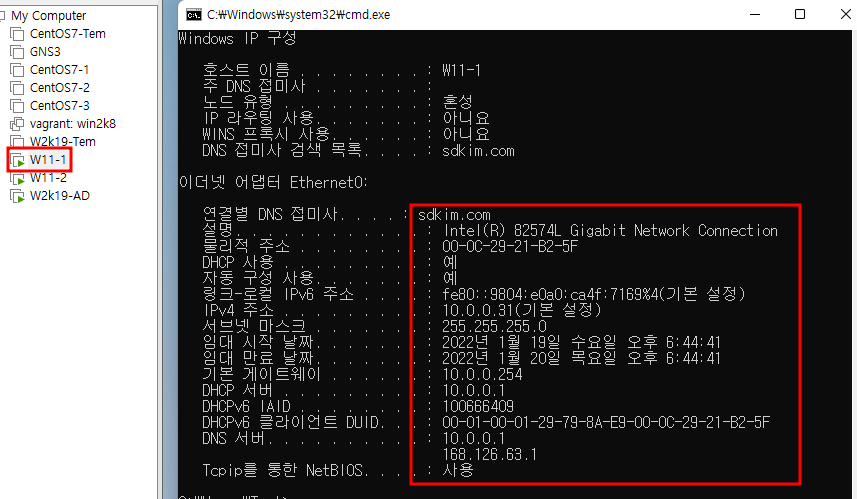

 3.19. Client PC에서 IP 수신

  3.19.1. ipconfig /renew  새로 IP 받기

  3.19.2. ipconfig /release 기존 IP 정보 제거

  3.19.3. ipconfig /all IP정보 자세히 보기

첫번째 Test PC

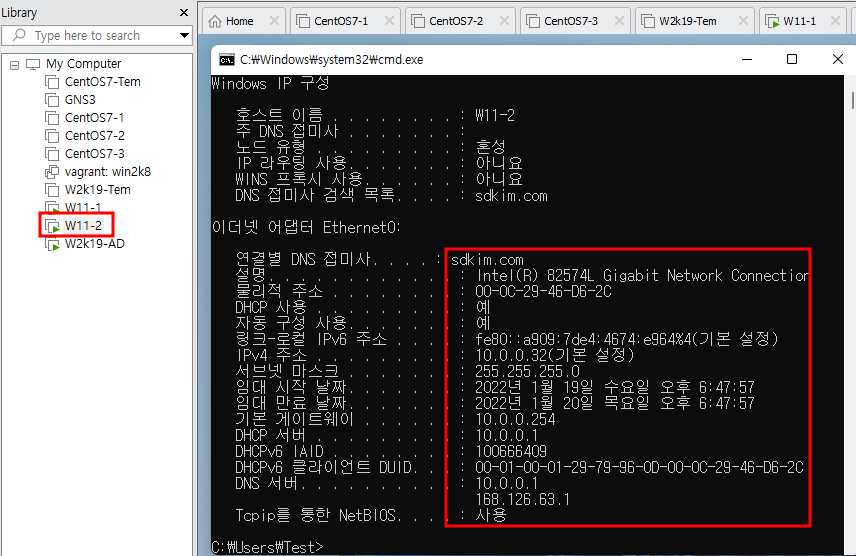

두번째 Test PC

조금 길었던 DHCP 기본 구성이 끝이 났습니다.

DHCP는 구성 전 IP 범위, 제외주소, 옵션등의 설계가 필요합니다.

그래서 Suibnet 공부를 하셔야 합니다.



Have a nice day!
