Spanning-tree : PVSTP (Per-VLAN Spanning Tree Protocol)

오늘은 spanning tree protocol 중 VLAN별로 STP를 구현하는 PVST에 대해서 살펴보겠습니다.

어제 배운 spanning tree를 vlan별로 구현하는 것 뿐입니다.

VLAN별로 이중화 하기 위한 구성일 뿐입니다.



PVST



1. 문제 풀이를 통해서 학습을 합니다.

 1.1. VLAN별로 STP를 구성 합니다.

 1.2. VLAN은 1,2,3번을 사용합니다.

 1.3. Port 정보

  1.3.1. vlan 1 : 1-10

  1.3.2. vlan 2 : 11-20

  1.3.3. vlan 3 : 21-24

  1.3.4. 그외 나머지 포트 vlan 1

 1.4. 설정값

  1.4.1. vlan 1 : priority

  1.4.2. vlan 2 : primary, Secondary

  1.4.3. vlan 3 : priority



PVST

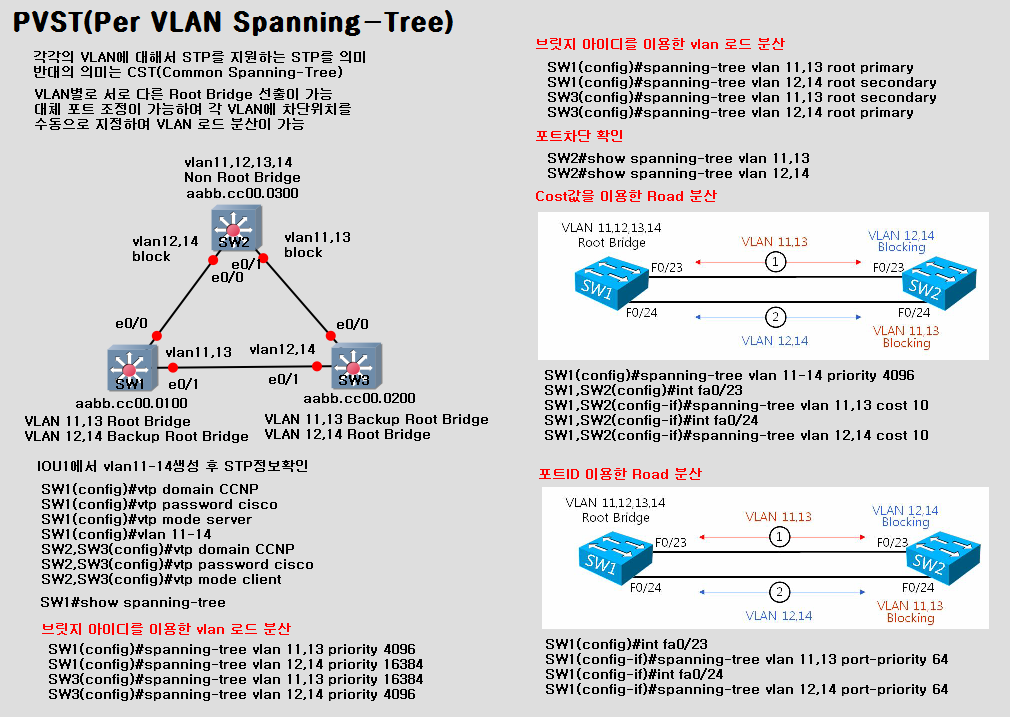

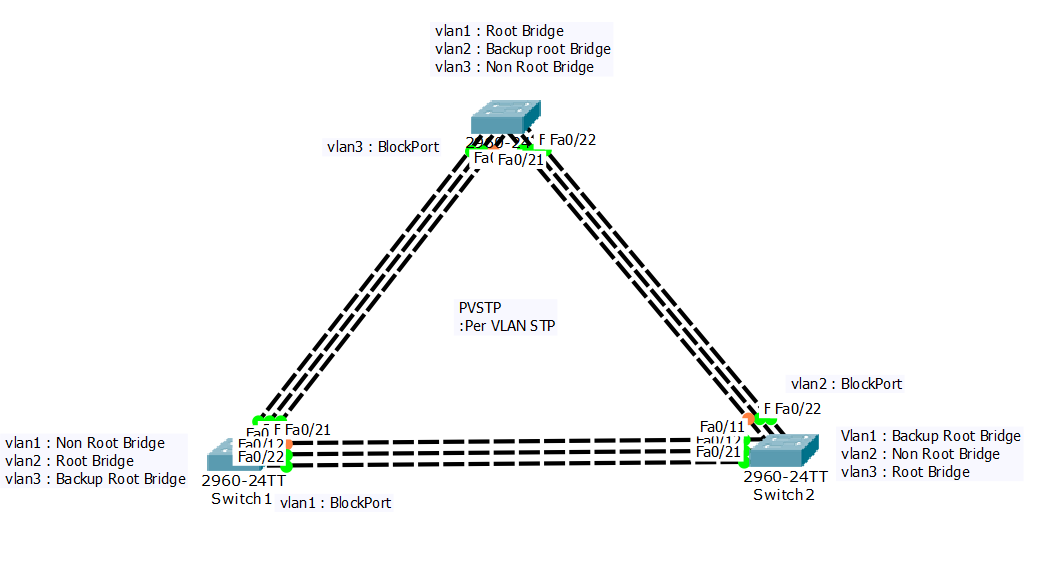

2. 풀이 VLAN 1

 2.1. 상단 스위치가 Root Bridge, 우측 스위치가 Backup Root Bridge로 구성되면 좌측 스위치의 오른쪽 Port Block

  2.1.1. 상단 스위치

   2.1.1.1. Switch(config)# spannning-tree vlan 1 priority 4096  (4096씩 증가해야함)

  2.1.2. 우측 스위치

   2.1.2.1. Switch(config)# spannning-tree vlan 1 priority 8192

  2.1.3. 확인

   2.1.3.1. Switch# show spannig-tree vlan 1



3. 풀이 VLAN 2

 3.1. 좌측 스위치가 Root Bridge, 상단 스위치가 Backup Root Bridge로 구성되면 우측 스위치의 오른쪽 Port Block

  3.1.1. 좌측 스위치

   3.1.1.1. Switch(config)# spannning-tree vlan 2 root primary  : 결론은 어차피 priority 값 조절임.

  3.1.2. 상단 스위치

   3.1.2.1. Switch(config)# spannning-tree vlan 2 root secondary

  3.1.3. 확인

   3.1.3.1. Switch# show spannig-tree vlan 2



4. 풀이 VLAN 3

 4.1. 우측 스위치가 Root Bridge, 좌측 스위치가 Backup Root Bridge로 구성되면 상단 스위치의 왼쪽 Port Block

  4.1.1. 우측 스위치

   4.1.1.1. Switch(config)# spannning-tree vlan 3 priority 4096

  4.1.2. 좌측 스위치

   4.1.2.1. Switch(config)# spannning-tree vlan 3 priority 8192

  4.1.3. 확인

   4.1.3.1. Switch# show spannig-tree vlan 3
