NFS Storage Connection : 1. Windows 2019 Server NFS

XenServe의 Storage는 다양한 방식을 지원합니다.

CIFS, NFS, iSCSI 등등

특히 CIFS를 지원한다는 점이 참 매력적입니다만

오늘은 가장 범용적으로 많이 사용하는 NFS(Network File System)를 Windows 2019 Server에 구성해

연결해 보도록 하겠습니다.

그 첫번째로 일단 Windows 2019 Server VM에 100GB 디스크 추가후 NFS 역할 설치 작업을 진행합니다.

2회차에서 XenServer와 연결 구성을 진행하며 대표적인 Error를 해결해 보도록 하겠습니다.



1. Disk 추가

 1.1. W2K19-AD의 VM

  1.1.1. 100G SCSI Disk 추가

DISK 추가

 1.2. 실행창에서 디스크 관리 콘솔 열기

  1.2.1. 실행 -> diskmgmt.msc

실행창

 1.3. 디스크 관리 콘솔에서 초기화 작업 진행

  1.3.1. 디스크 관리 콘솔 -> 디스크 1 선택 -> MBR 체크 -> 확인

디스크 초기화



2. 볼륨 생성

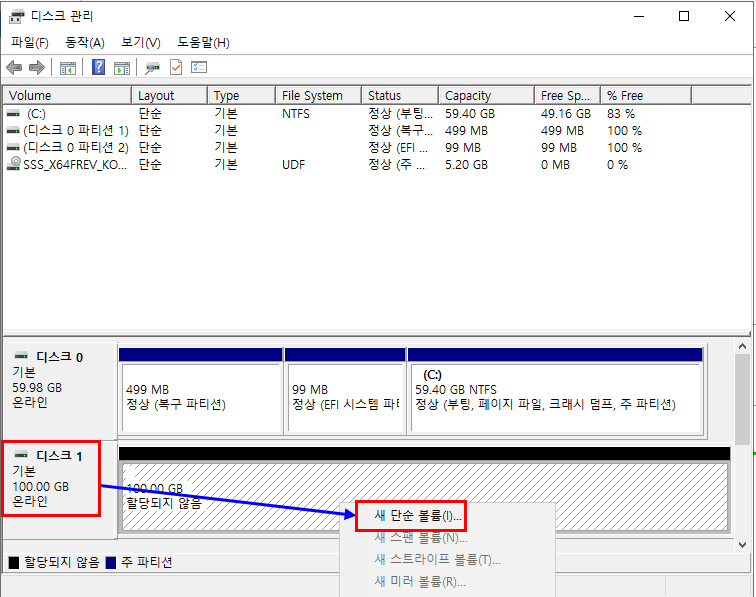

 2.1. 디스크 온라인 상태 확인

  2.1.1. 온라인 상태의 디스크 -> 마우스 우측 버튼 -> "새 단순 볼륨" 선택

디스크 온라인

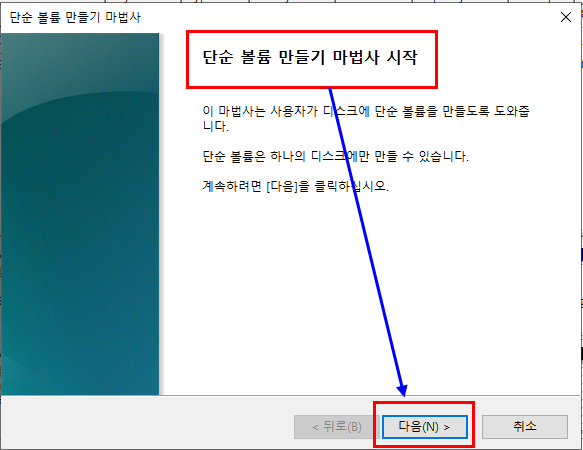

 2.2. 마법사 실행

  2.2.1. 볼륨 만들기 마법사 시작

볼륨 만들기 마법사

 2.3. 파티션 작업

  2.3.1. 단일 파티션 생성

  2.3.2. 전체 사이즈 지정

파티션

 2.4. 드라이브명 할당

  2.4.1. 비어있는 드라이브명 자동할당.

드라이브명 할당

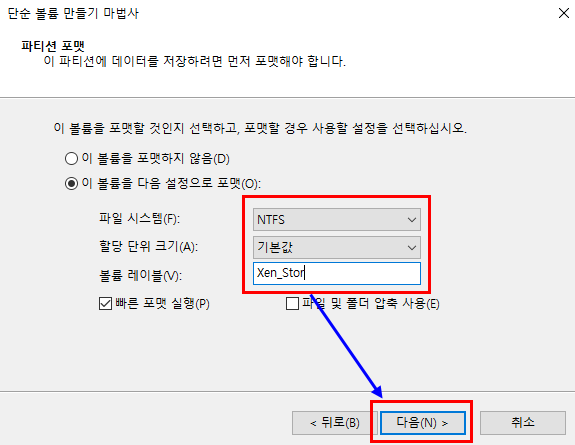

 2.5. 파일시스템 생성

  2.5.1. NTFS의 파일 시스템 생성

  2.5.2. 볼륨의 이름은 "Xen_Stor" 지정

파일시스템

 2.6. 볼륨 요약 정보

  2.6.1. 생성된 볼륨의 요약 정보 확인

요약 정보

 2.7. 볼륨 확인

  2.7.1. 생성된 볼륨의 드라이브명 확인

  2.7.2. 생성된 볼륨의 파일시스템 확인

디스크 관리 콘솔



3. NFS용 폴더 생성

 3.1. E 드라이브에 확인

  3.1.1. 내 PC -> 생성된 E 드라이브 확인

내 PC

 3.2. NFS_STOR 생성

  3.2.1. VM DISK 저장 스토리지 생성

  3.2.2. "NFS_STOR" 읽기,쓰기 가능

VM DISK 저장 폴더 생성

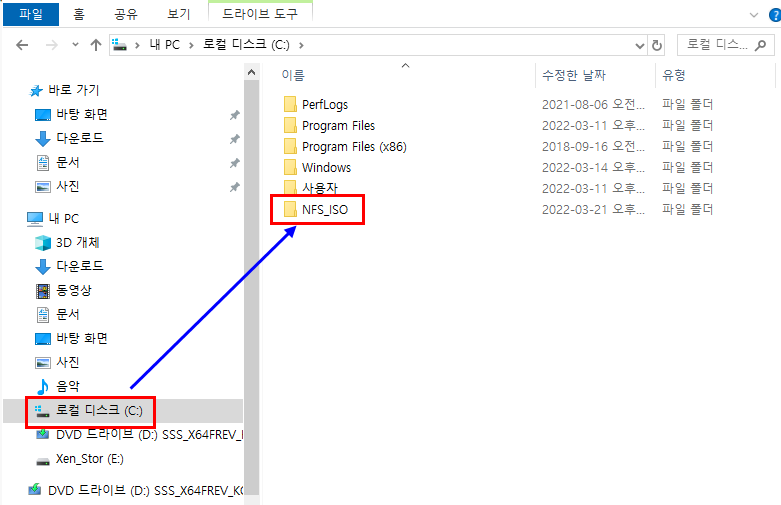

 3.3. NFS_ISO

  3.3.1. ISO 파일 저장용 폴더 생성

  3.3.2. "NFS_ISO" 읽기 전용

ISO 저장 폴더 생성

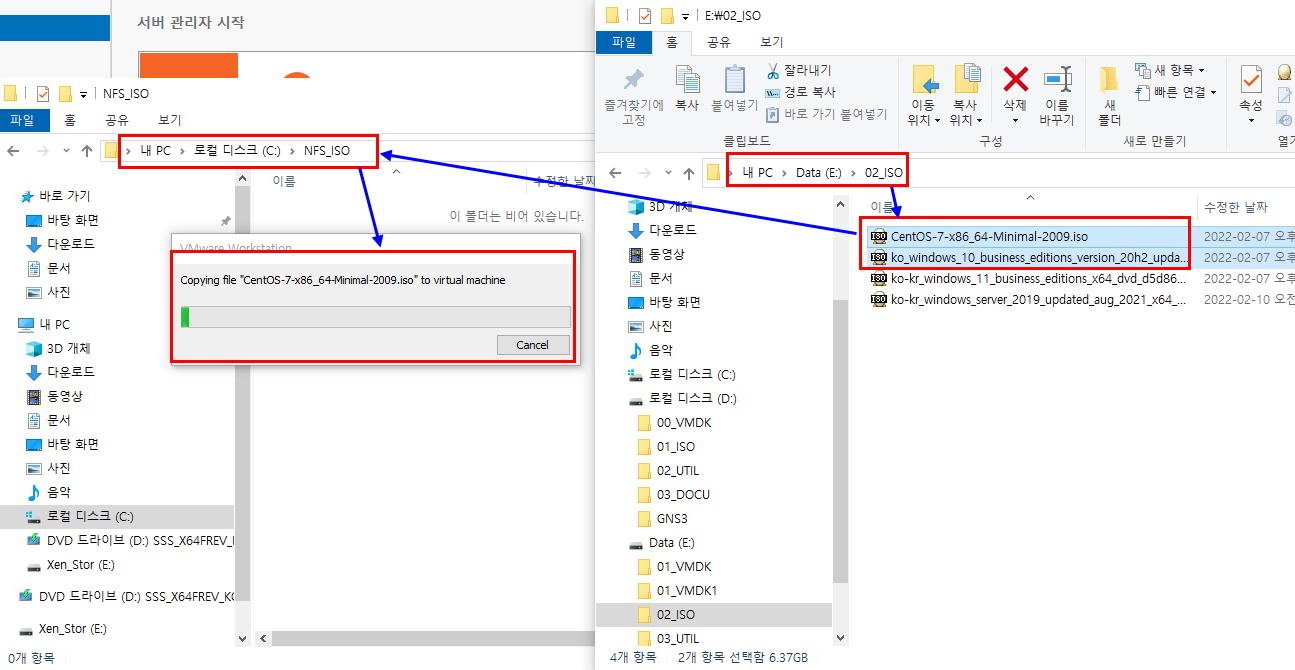

 3.4. ISO 파일 이동

  3.4.1. 생성된 NFS_ISO 폴더로 W11과 W2K19 ISO파일 이동

ISO 파일 이동



4. NFS SERVER 설치

 4.1. 역할 및 기능 추가

역할 및 기능 추가

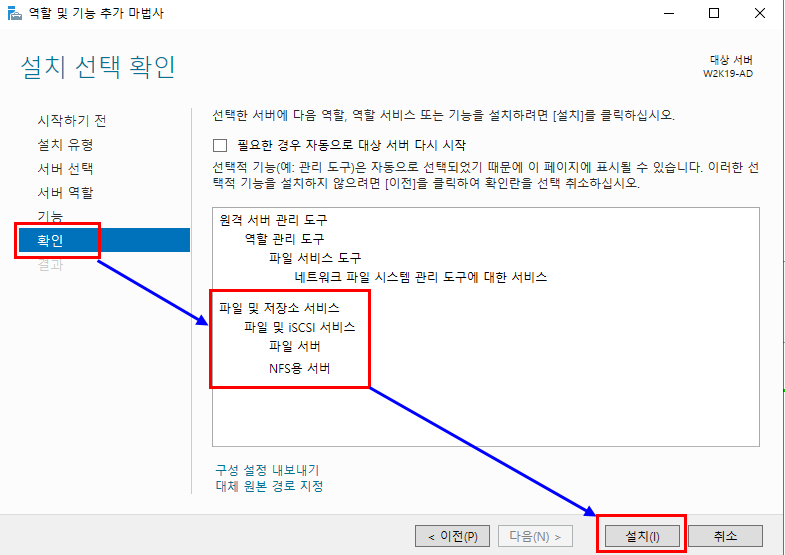

 4.2. 서버 역할

  4.2.1. 서버 역할 -> 파일및 저장소 서비스 -> 파일 및 iSCSI 서비스 ->  NFS용 서버 선택

NFS 역할 선택

 4.3. 역할 설치 확인

  4.3.1. 설치 완료된  NFS SERVER 역할 확인

NFS SERVER 역할 확인

내용이 조금 길어 나누어 봤습니다.

다음 시간에는 본격적으로 NFS 구성 및 XenServer와 Connection 하겠습니다.



Have a nice day!
