6. Virtual Network Service -2 : LoadBalancer, App Gateway, VNnet Gateway

지난 번 포스팅에 이어서 계속해서 Virtual Network Service에 대해서 알아보겠습니다.

1. Azure Bastion

2. NAT Gateway

3. Virtual Network Peering

4. Route Table

5. Azure Load Balancer

6. Azure Application Gateway

7. Azure Virtual Network Gateway

순서로 진행합니다.

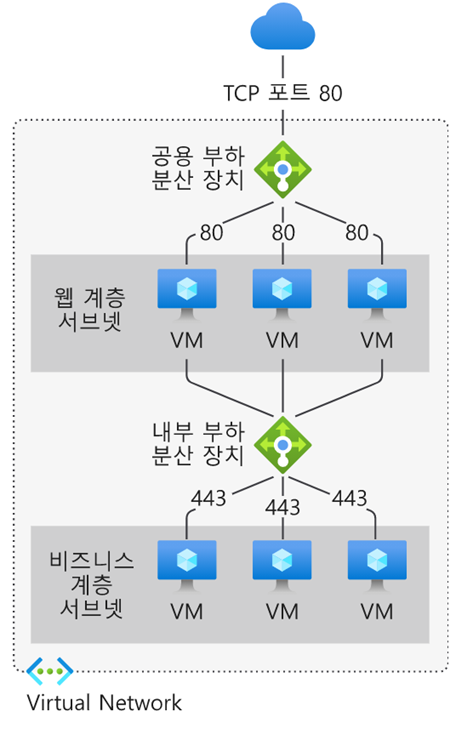

5. Azure Load Balancer

 5.1. Azure Load Balancer는 BackEnd Resource로 들어오는 Network Traffic을 효율적으로 분산하는 서비스

 5.2. OSI 4계층에서 동작하며, IP Address와 Port로 Traffic을 Routing

 5.3. Azure Load Balancer 종류

  5.3.1. Public Load Balancer(공용부하분산장치)

   5.3.1.1. Virtual Network 내의 VM(Virtual Machine)에 대한 OutBound 연결제공

   5.3.1.2. Internet Traffic 부하를 VM(Virtual Machine)에 분산하는데 사용

  5.3.2. Private Load Balancer(내부부하분산장치)

   5.3.2.1. Private IP Address 가 FrontEnd에서만 필요한 경우 사용

   5.3.2.2. Network Traffic을 Virtual Network에 분산하기 위해서 사용

   5.3.2.3. Hybrid Cloud의 On-Premise Network에서 부하분산장치의 FrontEnd에 Access  가능

Load Balancer

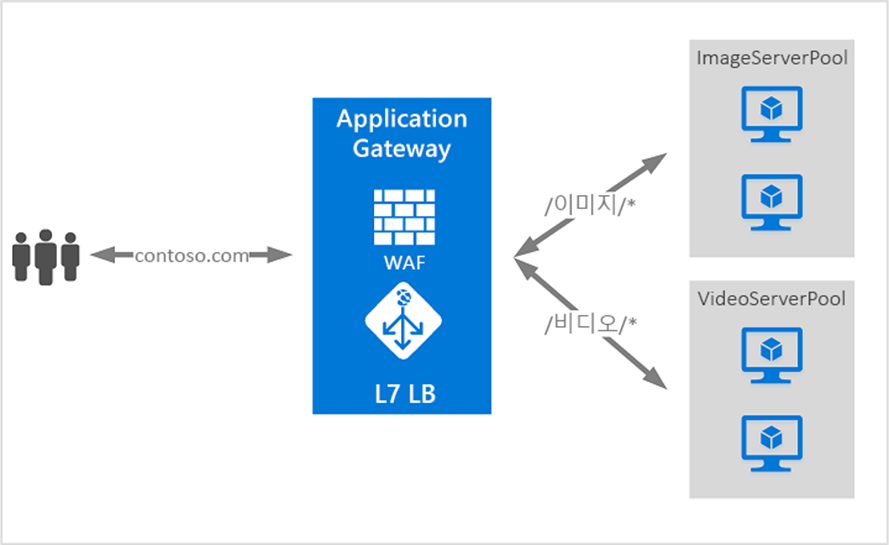

6. Azure Application Gateway

 6.1. Application Gateway는 Web Application에 대한 Traffic을 관리하는 OSI 7계층의 부하분산장치

 6.2. URI 경로 또는 Host Header와 같은 HTTP요청의 특성을 기반으로 Routing

 6.3. URI 기반으로 Routing 하는 경우

  6.3.1. URI에 /images가 있으면 이미지 서버로 Routing

  6.3.2. URI에 /video가 있으면 비디오 서버로 Routing

Application Gateway



7. Azure Virtual Network Gateway

 7.1. Azure Virtual Network Gateway

  7.1.1. Gateway Subnet이라는 특정 Subnet에 배포되는 둘 이상의 VM(Virtual Machine)으로 구성되는 Service

  7.1.2. Virtual Network Gateway의 VM(Virtual Machine)은 Routing Table을 포함하며 특정 Gateway Service를 실행

  7.1.3. Virtual Network Gateway의 VM(Virtual Machine)은 직접 구성할 수 없음

  7.1.4. Virtual Network Gateway 유형

   7.1.4.1. VPN

   7.1.4.2. Express Route

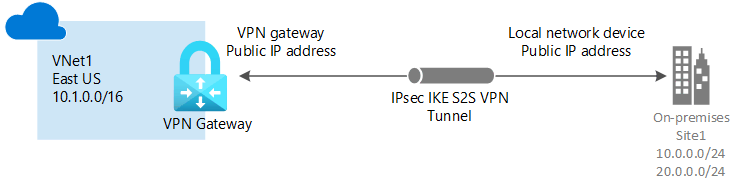

 7.2. VPN Gateway

  7.2.1. Public Internet을 통해 Azure Virtual Network와 On-Premise간의 암호화된 Traffic 전송하는 데 사용되는 특정 유형의 Virtual Network Gateway

  7.2.2. Microsoft Network를 통해 Azure Virtual Network롤 암호화된 Traffic 전달

  7.2.3. VPN Gateway는 Virtual Network당 하나만 생성 가능

  7.2.4. 하나의 VPN Gateway를 통해서 여러 연결 생성 가능

vpn gateway

이상으로 Virtual Network Service에 대한 포스팅을 마칩니다.

아마 다음 포스팅은 VM(Virtual Machine)이 될 듯 합니다.
