05_EKS-LoadBalancer 연결

이번 시간에는 생성한 EKS 클러스터를 LoadBalancer에 연결해 보도록 하겠습니다.

1. manifest 파일 생성 및 적용

2. Object 확인

3. LoadBalancer 생성

4. 확인

5. Cluster 삭제

순으로 진행합니다.





1. manifest 파일 생성 및 적용

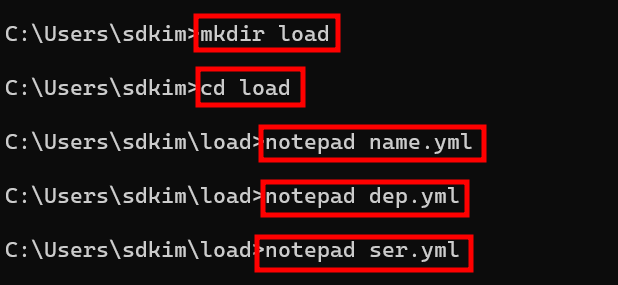

 1.1. 작업디렉토리 생성 및 이동

# mkdir load
# cd load



 1.2. namespace 생성

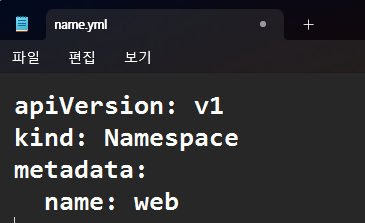

  1.2.1. 노트패드로 notepad name.yml 네임스페이스 web생성

apiVersion: v1
kind: Namespace
metadata:
  name: web



 1.3. Deployment 생성

   1.3.1. 노드패드로 dep.yml 이름의 Deployment 생성

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-dep
  namespace: web
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        ports:
        - containerPort: 80



 1.4. Service 생성

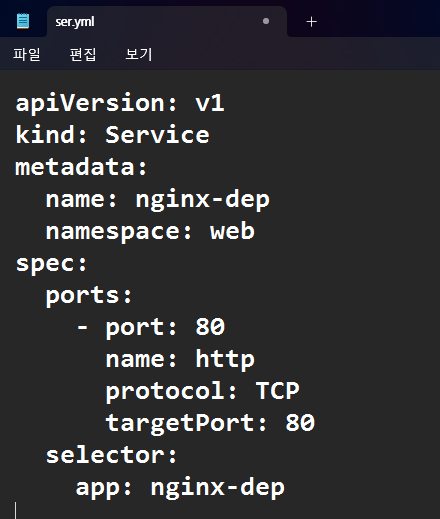

  1.4.1. notepad로 ser.yml이라는 Service 생성

apiVersion: v1
kind: Service
metadata:
  name: nginx-dep
  namespace: web
spec:
  ports:
    - port: 80
      name: http
      protocol: TCP
      targetPort: 80
  selector:
    app: nginx-dep

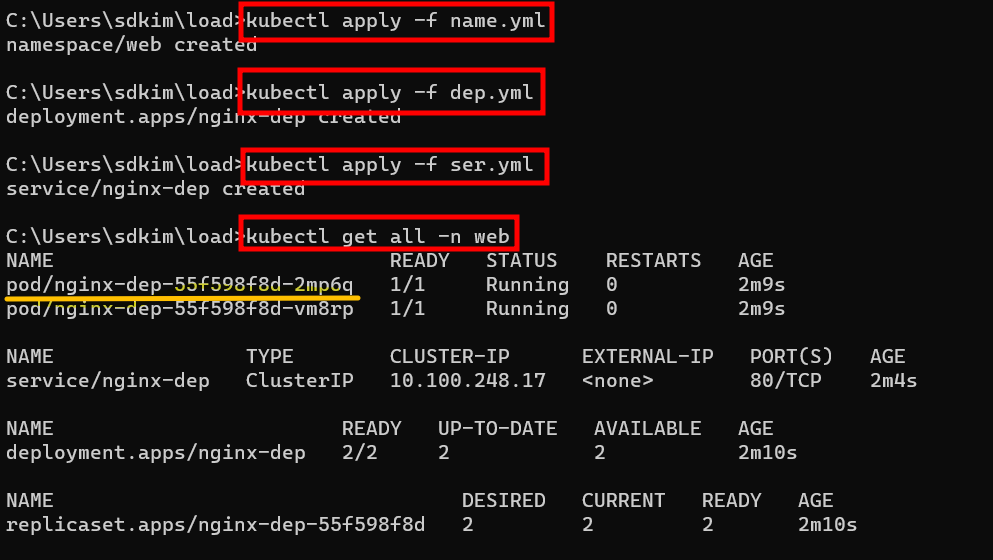

 1.5. 파일 적용 및 Object 확인

# kubectl apply -f name.yml
# kubectl apply -f dep.yml
# kubectl apply -f ser.yml
# kubectl get all -n web



2. Object 확인

 2.1. Pod 확인

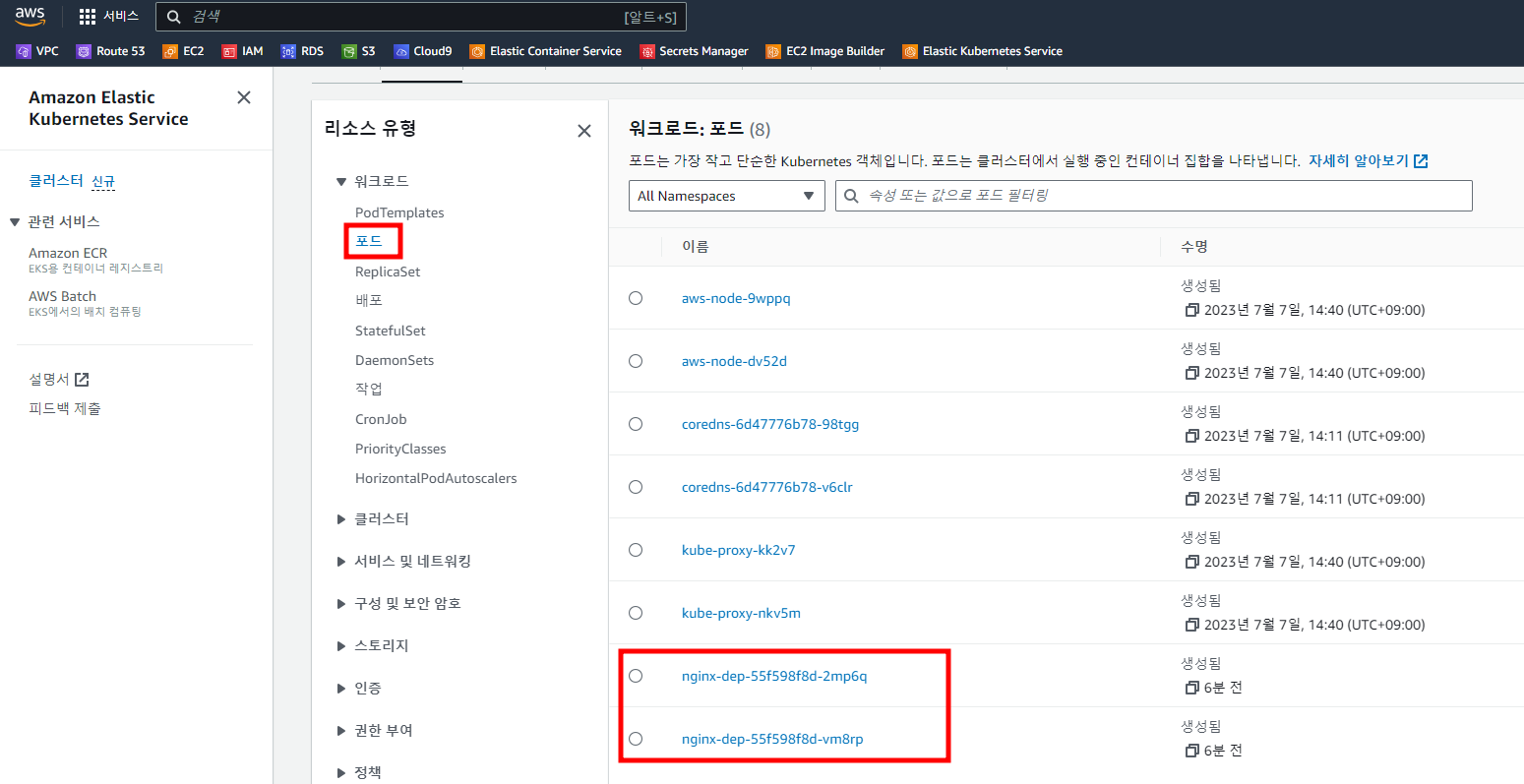

  2.1.1. 클러스터 -> sdkim_clu -> 리소스 -> 포드 선택



 2.2. ReplicaSet 확인

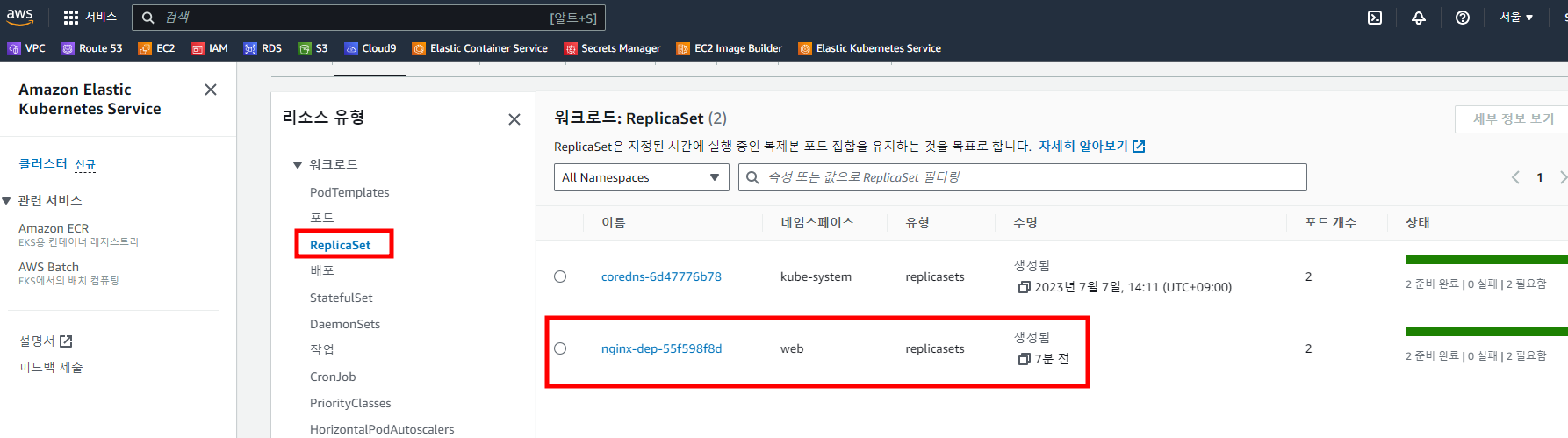

  2.2.1. 클러스터 -> sdkim_clu -> 리소스 -> ReplicasSet선택

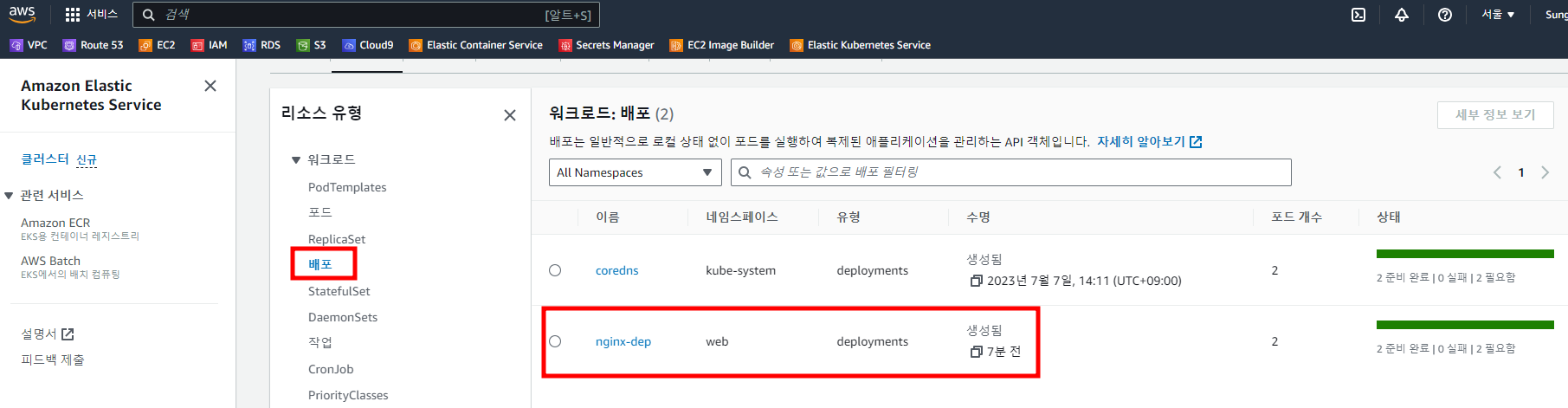

 2.3. Deployment 확인

  2.3.1. 클러스터 -> sdkim_clu -> 리소스 -> 배포 선택



3. LoadBalancer 생성

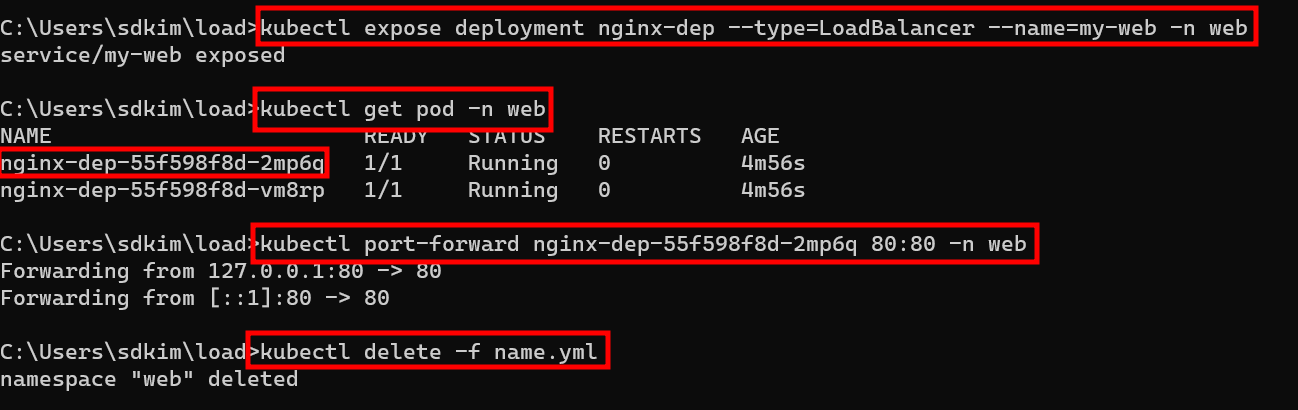

 3.1. Deployment를 LoadBalancer로 내보내기

# kubectl expose deployment nginx-dep --type=LoadBalancer --name=my-web -n web

 3.2. Pod를 PortForwarding 하기

kubectl port-forward [pod이름] 80:80 -n web

 3.3. 삭제 시에는 namespace web을 삭제하면 됩니다.

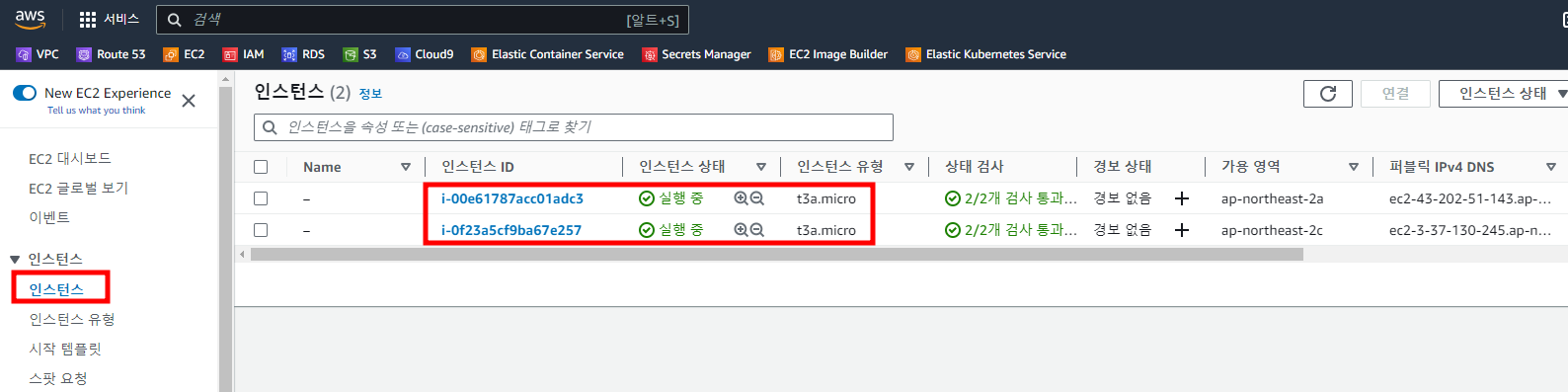

 3.3. Cluster를 구성하는 EC2 확인

  3.3.1. EC2 대쉬보드 -> 인스턴스

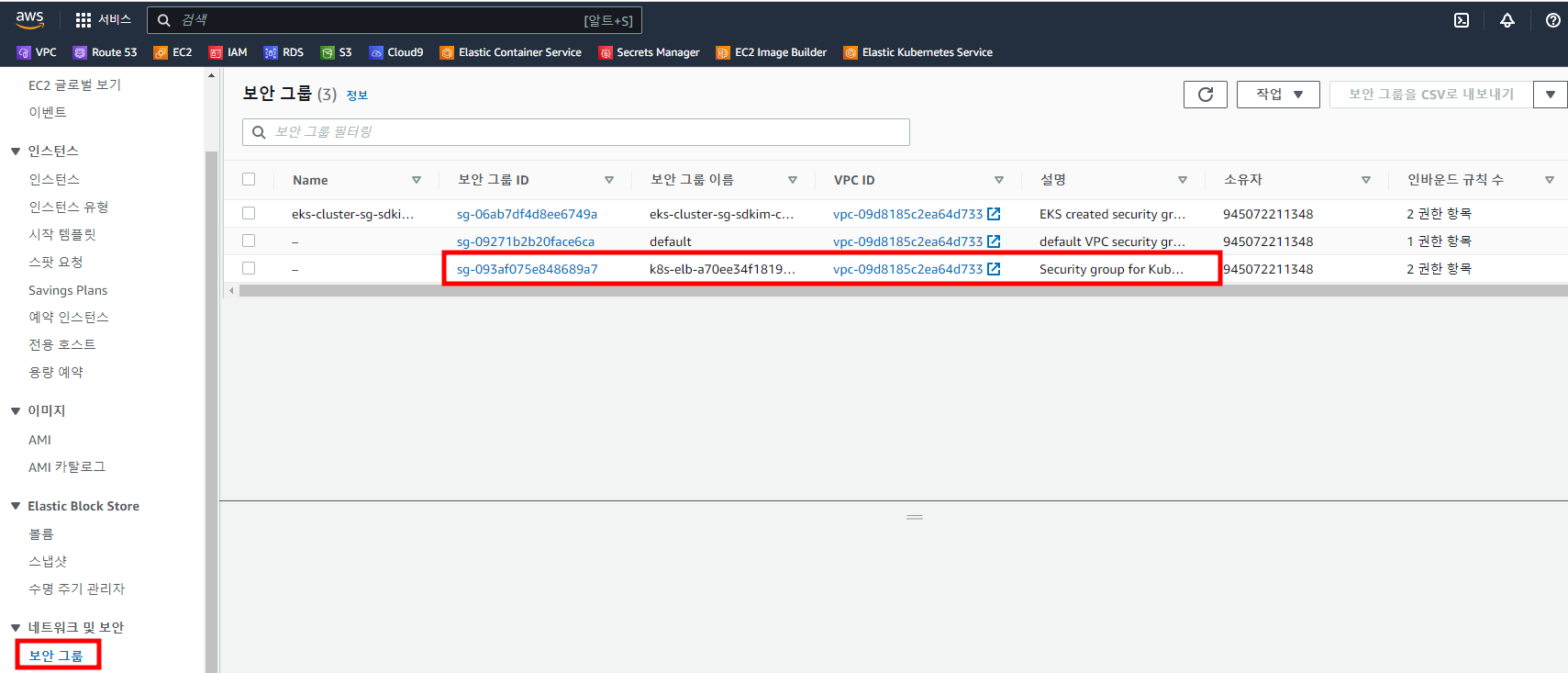

 3.4. 보안 그룹 확인

  3.4.1. EC2 대쉬보드 -> 보안그룹

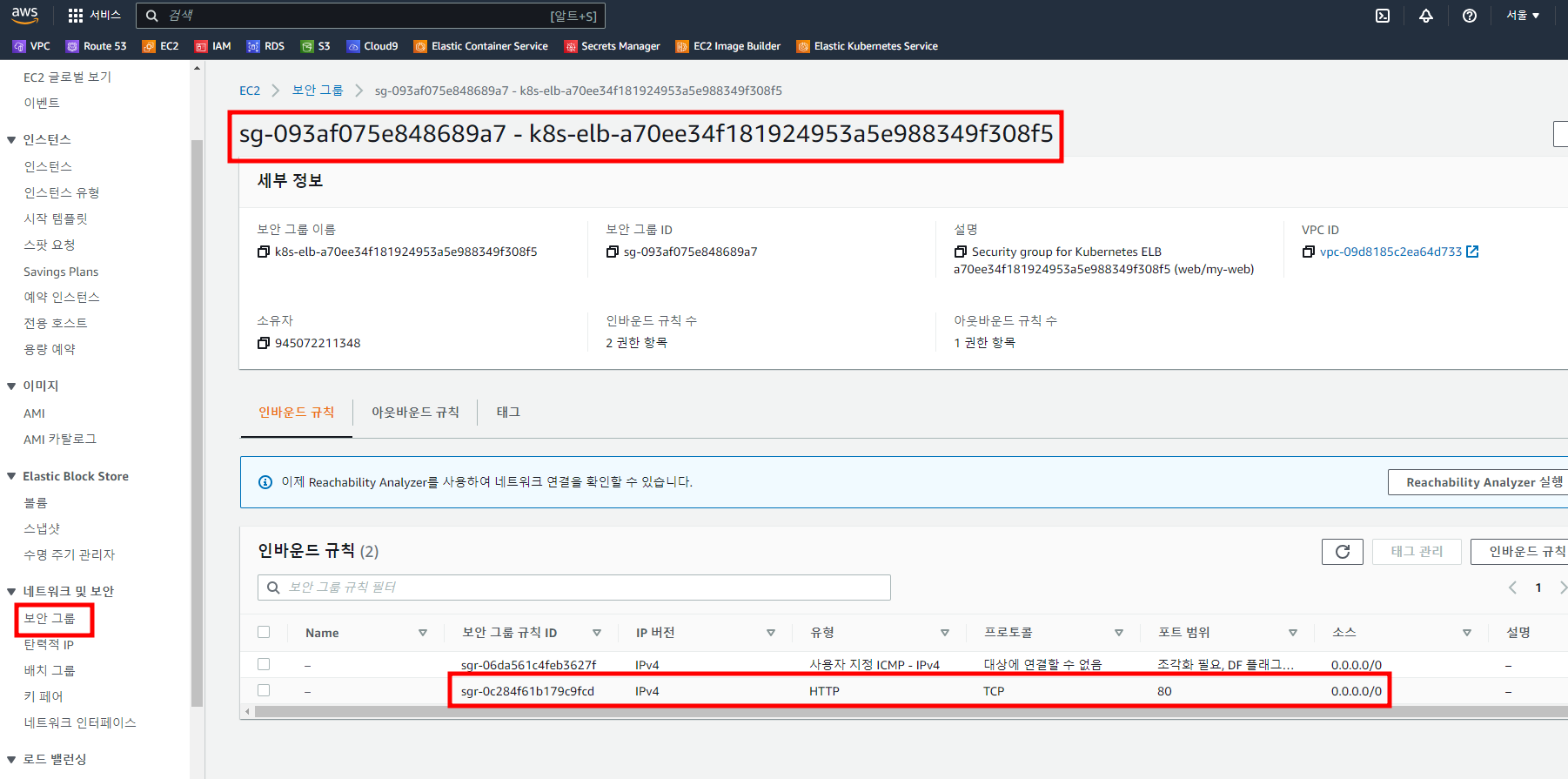

  3.4.2. 자동 생성된 EKS LoadBalancer의 보안그룹 확인

   3.4.2.1. EC2 대쉬보드 -> 보안그룹 -> k8s-elb로 시작하는 보안그룹 클릭

   3.4.2.2. 80Port Open 확인



4. 확인

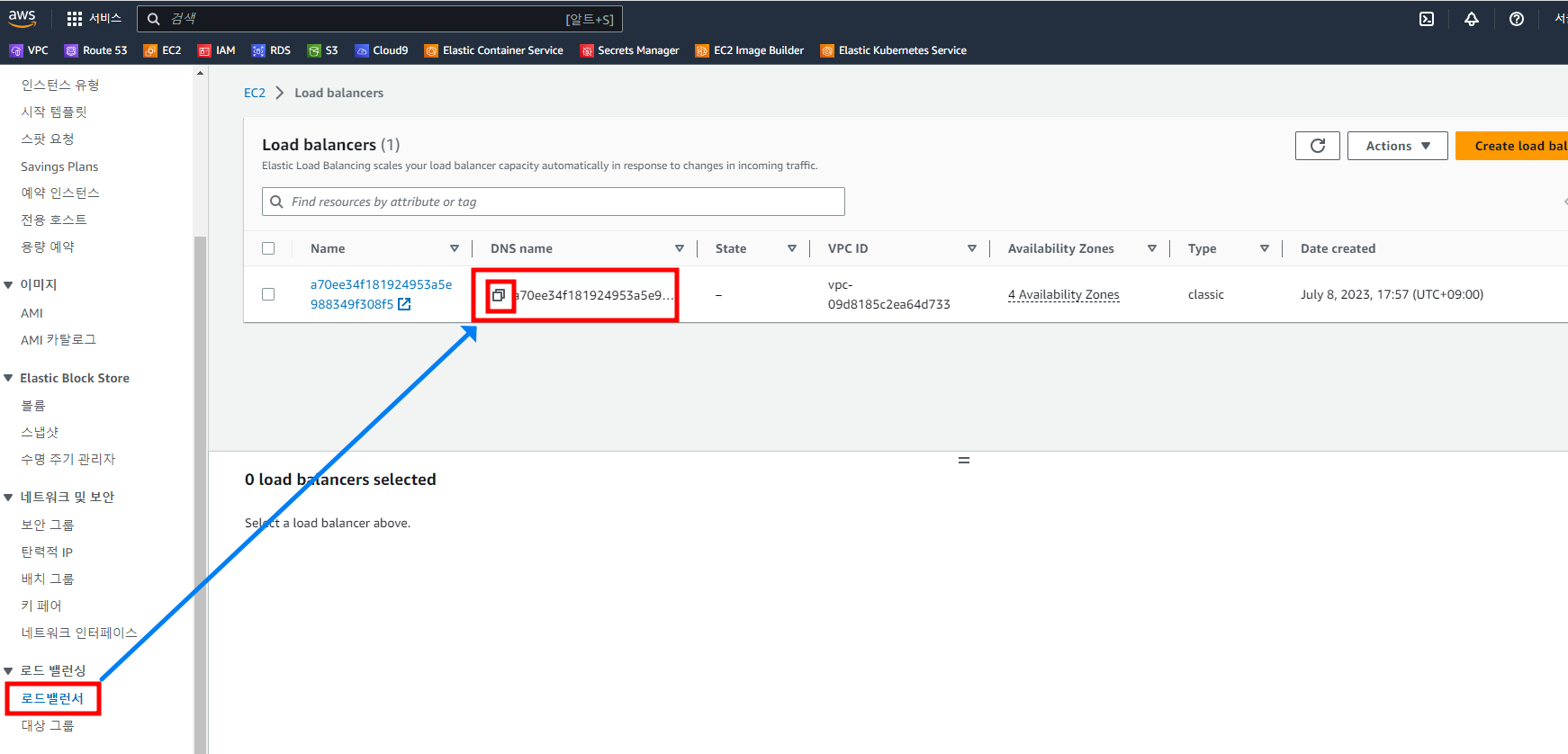

 4.1. LoadBalancer 확인

  4.1.1. EC2 대쉬보드 -> 로드밸런싱 -> 로드밸런서 -> DNS 주소 확인

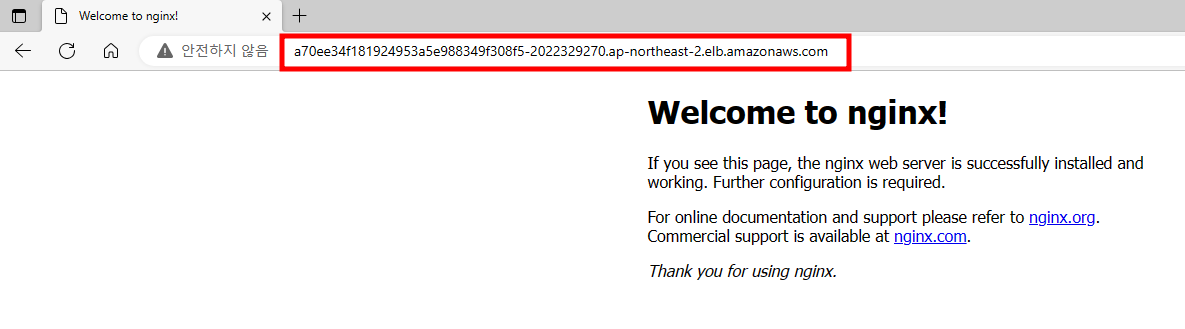

  4.2. 웹사이트 접속

   4.2.1. 복사한 LoadBalancer의 Name을 웹브라우저 주소창에 입력



5. Cluster 삭제

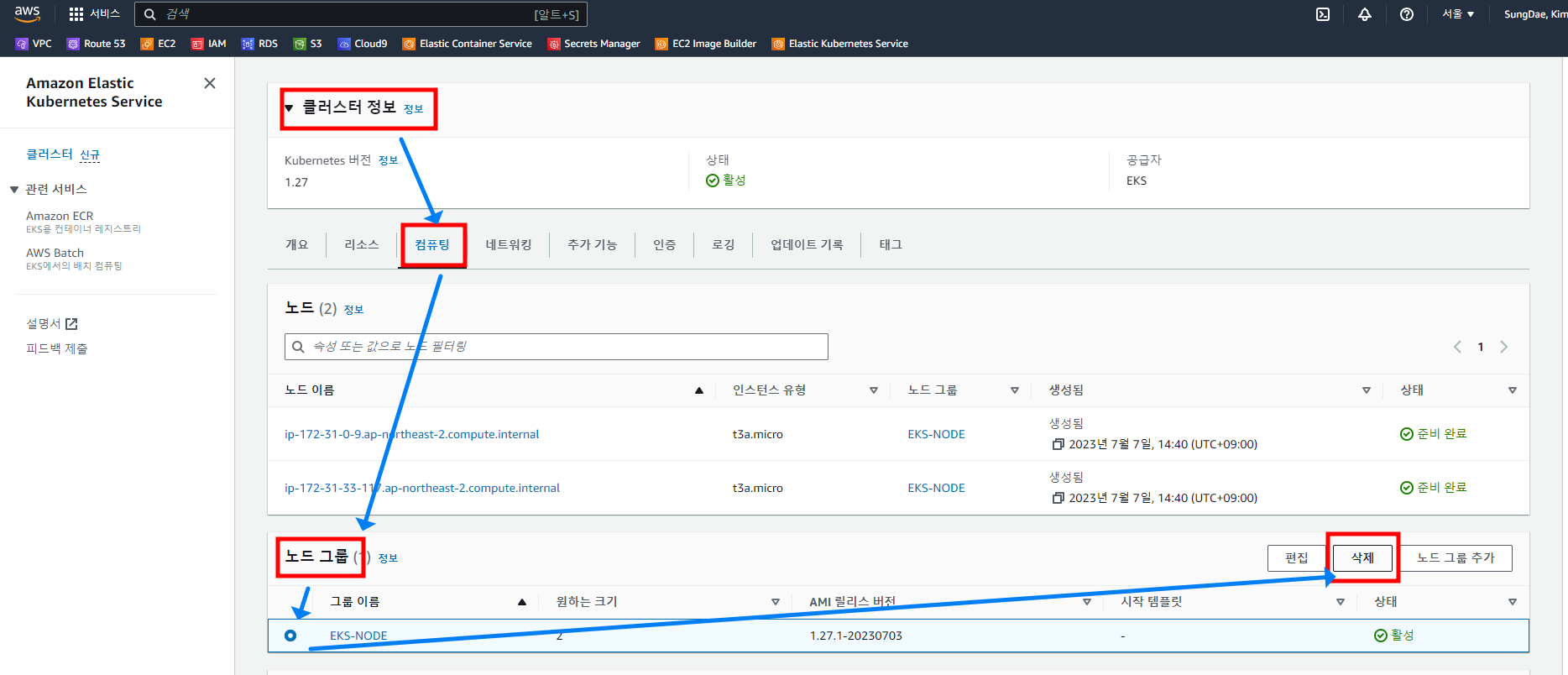

 5.1. 클러스터 삭제시에는 반드시

  5.1.1. 해당 클러스터 -> 컴퓨팅 -> 노드그룹 -> 해당 노드 그룹을 먼저 삭제해야 클러스터가 삭제 됩니다.

EKS에서 LoadBalancer까지 구현을 해보았으니

슬슬 마무리가 되가네요!

고생들 하셨습니다.

Have a nice day!
