Etherchannel

이중화 또 등장하네요!

이번에는 스위치 포트 이중링크 기능을 제공하는 Etherchannel 입니다.

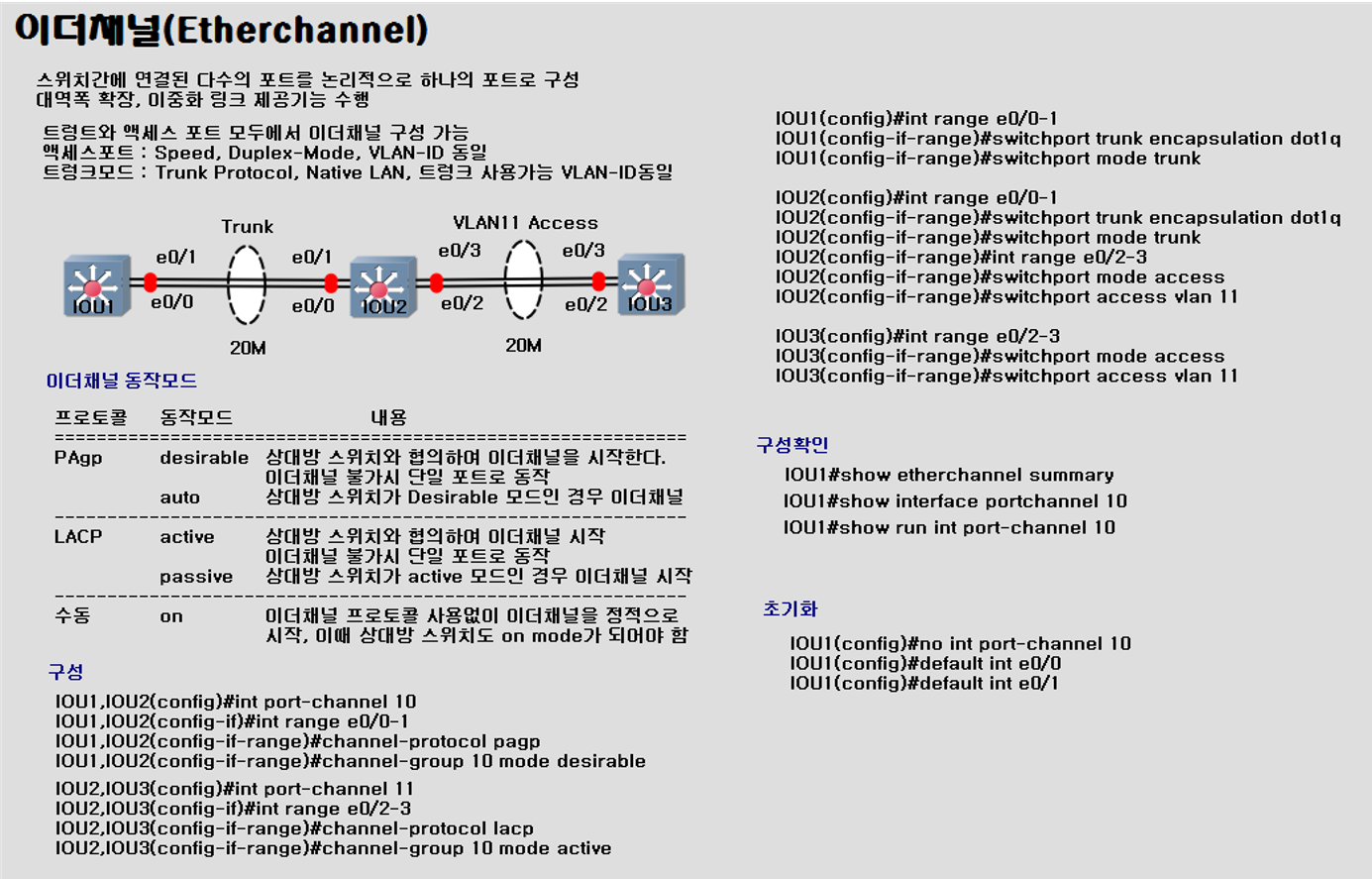

1. 정의

 1.1. 스위치에 연결된 다수의 Port를 논리적으로 하나의 포트로 구성

 1.2. 대역폭 확장

 1.3. 이중화 링크 제공



2. 구성조건

 2.1. Access와 Trunk Port 모두에서 Etherchannel 구성 가능

  2.1.1. Access Port: 동일 조건

   2.1.1.1. Speed

   2.1.1.2. Duplex-Mode

   2.1.1.3. Vlan-ID

  2.1.2. Trunk Mode : 동일 조건

   2.1.2.1. Trunk Protocol

   2.1.2.2. Native LAN

   2.1.2.3. Trunk 사용가능한 VLAN-ID



3. Etherchannel 동작 Mode



4. 구성



5. 구성확인 및 초기화
