Gateway Redundancy : 2. VRRP(Virtual Router Redundancy Protocol)

그럼 오늘은 게이트웨이 이중화 2탄! VRRP를 소개합니다.



1. 정의

 1.1. IBM 개발

 1.2. VRRP Group에서 Gateway역할을 수행하는 Master Router 선출

 1.3. Master Router 장애 시 바로 사용 가능한 Backup Router 선출

 1.4. 실제 Interface의 IP Address 를 Gateway 주소로 사용 가능 -> HSRP는 Virtual Router IP 사용

 1.5. Virtual Router IP도 사용 가능 -> HSRP와 동일하게 동작

 1.6. 실제 Interface IP Address를 Gateway 주소 사용 시 Master Router가 지정되어 있음으로 Interface Tracking 사용불가

구성도



2. 설정

 2.1. R1

  config)# track 10 interface f0/1 line-protocol

  config)# int f0/0

  config-if)# vrrp 1 ip 1.0.0.154

  config-if)# vrrp 1 priority 120(1~254)

  config-if)# vrrp 1 premtp

  config-if)# vrrp 1 track 10 decrement 30



 2.2. R2

  config)# int f0/0

  config-if)# vrrp 1 ip 1.0.0.254

  config-if)# vrrp 1 preempt



 2.3. R1, R2공통 확인

  #show vrrp brief

  #show vrrp all



3. HSRP vs VRRP

항목	HSRP	VRRP
Active Router	1. Active Router 2. HSRP Group내애서 가장 높은 Priority 값	1. Master Router 2. VRRP Group내에서 가장 높은 Priority 값
Group 범위	0~255	0~255
Priority 범위	0~255 (기본값 100)	1~254 (기본값 100)
Virtual Rotuer Mac Address	0000.0C07.ACxx	0000.5E00.01xx
멧세지 간격	Hello 3초	Message 1초
Preempt	높은 Priority 값을 갖으면 대장	높은 Priority 값을 갖으면 대장



4. 실습

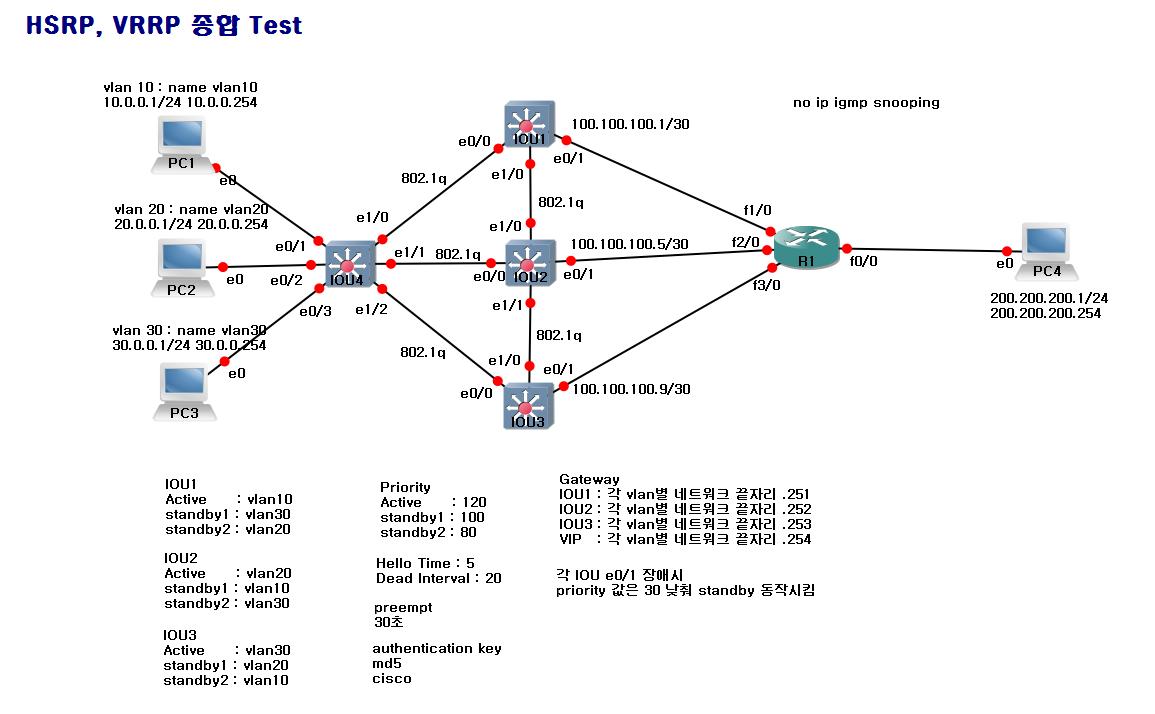

실습 1



5. 실습

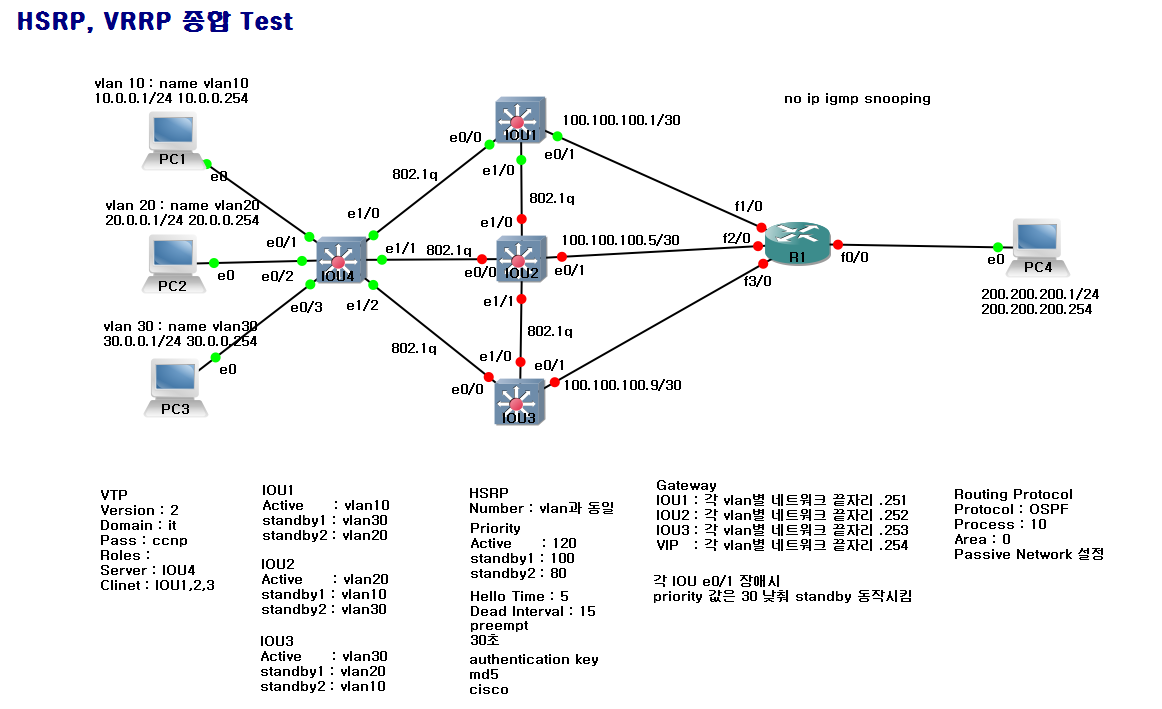

실습 2

자! 그럼 다음시간에는 GLBP에 대해서 살펴보도록 하겠습니다.

Have a nice day!
