OSPF (Open Shortest Path First)
Dynamic Routing 두 번째!
표준 프로토콜인 OSPF 시간입니다. 바로 시작
1. 정의
1.1. IGP
1.2. 라우팅 프로토콜
1.3. 표준 프로토콜
1.4. 링크상태 알고리즘
1.5. Classless Protocol
1.6. CIDR, VLSM 지원
2. Router ID
2.1. 대규모 네트워크 환경에서 라우터들을 쉽게 구분하기 위한 식별자.
2.1.1. router-id 명령어에 의해서 지정된 IP 주소
config-router)router id 10.10.10.10
2.1.2. LoopBack 인터페이스 중 가장 큰 IP 주소
config)interface loopback 10
2.1.3. 물리적인 인터페이스 중 가장 큰 IP 주소
3. DR과 DBR
3. 1. priority 값이 가장 높은 라우터 (기본갑=1) 0인 경우 DR or BDR이 되지 못함
config-if)route ospf priority 숫자
라우터 ID가 높은 값을 가진 라우터가 DR이 됨
3.2. 두번재로 높은 라우터ID를 가진 라우터가 BDR이 됨
3.3. 동일 area내의 라우터는 링크상태를 DR에게만 보고
4. 설정
4.1. 설정
config#router ospf [1~65535]
config-router#router-id [ipv4주소 형식]
config-router#network [로컬서브넷][와일드카드마스크] area [area 주소]
area 주소 : 0~4294967295 or ip 주소 형식
router-config#distance [1~255 Administrative distance]
router-config#auto-cost reference-bandwidth 1000
5. 주요 확인 명령어
5.1. 관리자 모드 확인
# sh ip ospf interface
# sh ip ospf neighbor
# sh ip ospf database
# debug ip ospf adj

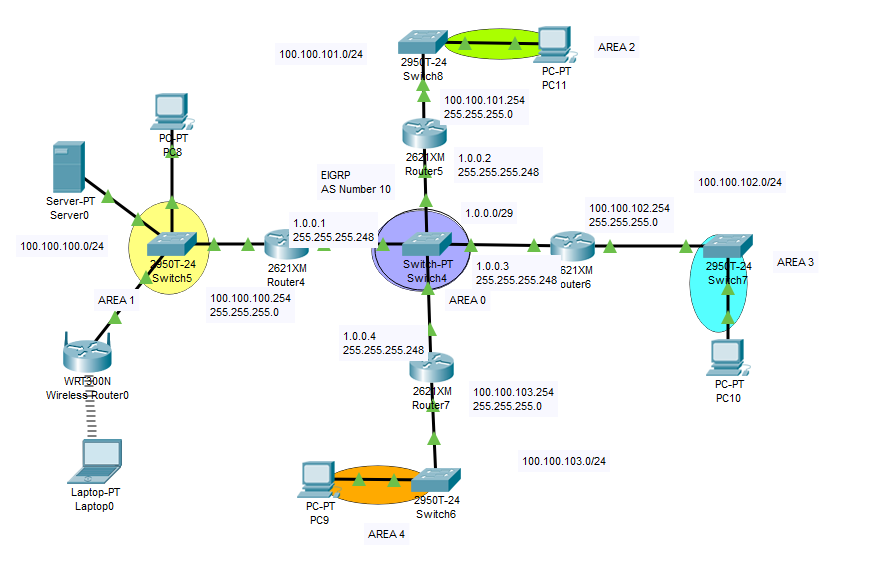

6. 실습 - 1

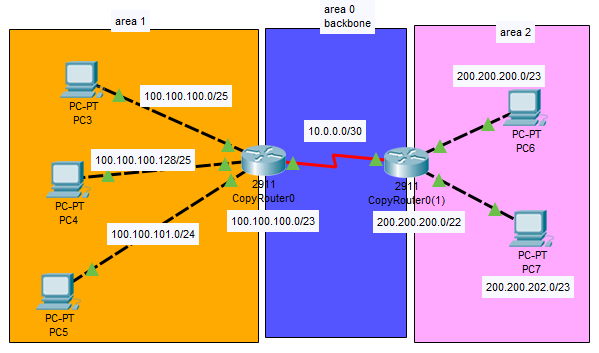

7. 실습 - 2
자! 이제 IGP이 마지막 EIGRP로 떠나볼까요?
Have a nice day!
