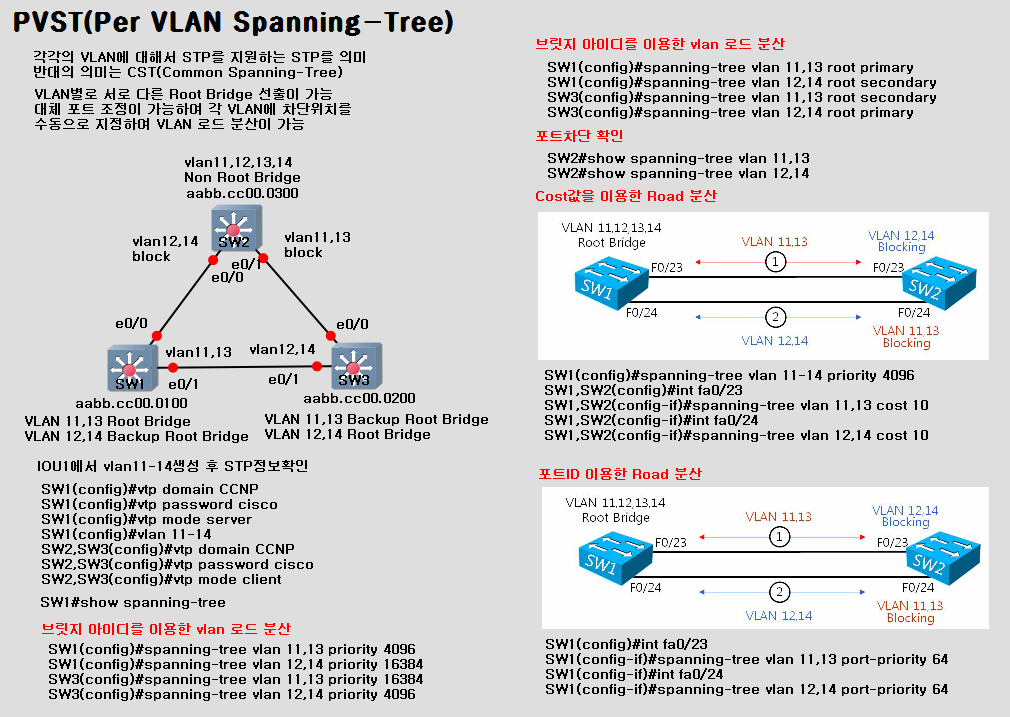

Spanning-tree : PVSTP (Per-VLAN Spanning Tree Protocol)
오늘은 spanning tree protocol 중 VLAN별로 STP를 구현하는 PVST에 대해서 살펴보겠습니다.
어제 배운 spanning tree를 vlan별로 구현하는 것 뿐입니다.
VLAN별로 이중화 하기 위한 구성일 뿐입니다.
1. 문제 풀이를 통해서 학습을 합니다.
1.1. VLAN별로 STP를 구성 합니다.
1.2. VLAN은 1,2,3번을 사용합니다.
1.3. Port 정보
1.3.1. vlan 1 : 1-10
1.3.2. vlan 2 : 11-20
1.3.3. vlan 3 : 21-24
1.3.4. 그외 나머지 포트 vlan 1
1.4. 설정값
1.4.1. vlan 1 : priority
1.4.2. vlan 2 : primary, Secondary
1.4.3. vlan 3 : priority
2. 풀이 VLAN 1
2.1. 상단 스위치가 Root Bridge, 우측 스위치가 Backup Root Bridge로 구성되면 좌측 스위치의 오른쪽 Port Block
2.1.1. 상단 스위치
2.1.1.1. Switch(config)# spannning-tree vlan 1 priority 4096 (4096씩 증가해야함)
2.1.2. 우측 스위치
2.1.2.1. Switch(config)# spannning-tree vlan 1 priority 8192
2.1.3. 확인
2.1.3.1. Switch# show spannig-tree vlan 1
3. 풀이 VLAN 2
3.1. 좌측 스위치가 Root Bridge, 상단 스위치가 Backup Root Bridge로 구성되면 우측 스위치의 오른쪽 Port Block
3.1.1. 좌측 스위치
3.1.1.1. Switch(config)# spannning-tree vlan 2 root primary : 결론은 어차피 priority 값 조절임.
3.1.2. 상단 스위치
3.1.2.1. Switch(config)# spannning-tree vlan 2 root secondary
3.1.3. 확인
3.1.3.1. Switch# show spannig-tree vlan 2
4. 풀이 VLAN 3
4.1. 우측 스위치가 Root Bridge, 좌측 스위치가 Backup Root Bridge로 구성되면 상단 스위치의 왼쪽 Port Block
4.1.1. 우측 스위치
4.1.1.1. Switch(config)# spannning-tree vlan 3 priority 4096
4.1.2. 좌측 스위치
4.1.2.1. Switch(config)# spannning-tree vlan 3 priority 8192
4.1.3. 확인
4.1.3.1. Switch# show spannig-tree vlan 3
힘들때는 한꺼번에 하지 말고 한 번에 하나씩만 나누어 구성해 보세요!
