전송 매체
순서가 조금 바뀐 것 같지만 어차피 가볍게 알고 넘어갈 사안들이니 그냥 가볼까요?
그럼 전송 방식에서 사용하는 전송 매체들에 대해서 살펴보도록 하겠습니다.
크게 3가지로 분류해 보았습니다.
헌데 사실 요즘은 거의 쓰지 않는 것도 있어서...
1. 동축케이블
2. Twist Pair
3. Fiber
순으로 설명하겠습니다.
참고로 무선은 일단 제외하겠습니다. 사실 이게 제일 중요한데....
1. 전송 매체
1.1. 정의
1.1.1. 네트워크 접속 장치는 Data를 bit라는 전기적 신호로 변환해서 전송
1.1.2. 변환된 신호가 전송되는 물리적인 경로
1.2. 대역폭(Bandwidth)
1.2.1. 네트워크가 단위 시간내 전달할 수 있는 최대 크기의 전달 용량
1.2.2. 대역폭이 높을 수록 많은 데이터 전달 가능 (흔히 차선에 비유함)
1.2.3. 대역폭 자체는 전달 속도와는 관계가 없으며 용량(Capacity)와 관계가 있음.
1.2.4. 사용 단위 (네트워크 출력과 동일)
1.2.4.1. bits per second(bps)
1.2.4.2. megabits per second(Mbps)
1.2.4.3. gigabits per second(Gbps)
1.3. 네트워크 출력 : 쓰루풋(Throughput)
1.3.1. 데이터가 단위 시간내 목적지까지 전달할 수 있는지에 대한 지표
1.3.2. 네트워크 출력은 시간에 따라 가변적임으로 커질 수도 작아질 수도 있다.
1.3.3. 따라서 평균 출력값을 명시
1.3.4. 사용 단위 (네트워크 출력과 동일)
1.3.4.1. bits per second(bps)
1.3.4.2. megabits per second(Mbps)
1.3.4.3. gigabits per second(Gbps)
1.3.5. 출력이 높고 대역폭이 작다면, 네트워크 출구에서 대기하는 데이터가 많을 것이고 - 병목현상 발생 -
이는 시스템의 성능(Performance)에 안 좋은 영향을 미치게된다.
출력이 낮은데 대역폭이 크다면 대역폭 사용 비용이 낭비된다!
1.4. 네트워크 출력 변화의 대표적인 요인
1.4.1. 네트워크 지연(Network Latency) : 예상하지 못한 시간이 데이터 전달에 소요되는 현상
1.4.2. 네트워크 혼잡(Network Congetion) : 전달해야 하는 데이터의 양이 네트워크에 몰리는 현상
1.4.3. 패킷 손실(Packet Loss) : 예상하지 못하게 Packet이 전달되는 동안에 손실되는 현상
2. 동축 케이블(Coxial Cable)
2.1. 특징
2.1.1. 두 개의 전도체(중앙 와이어와 외부 그물망)와 이들 사이에 들어있는 절연체로 구성
2.1.2. 10Base5(굵은 케이블)와 10Base2(얅은 케이블)의 2종류
2.1.3. 저주파에서 고주파(수십 Mhz) 전기 신호 전송 가능
2.1.4. 동일케이블에서 복수의 동축케이블을 수용해도 상호 간섭이 적다.
2.1.5. 유선방송, CATV, LAN 등에 사용
2.2. 10Base2 (얅은 케이블)
2.2.1. 속도 : 10Mbps
2.2.2. Baseband 지원
2.2.3. 최대 전송거리 : 185m
2.2.4. BNC(Bayonet Neil-Concelman)커넥터 사용
2.2.5. 실내 컴퓨터에 직접 연결
2.3. 10Base5 (굵은 케이블)
2.3.1. 속도 : 10Mbps
2.3.2. Baseband 지원
2.3.3. 최대 500m까지 연결
2.3.4. 주로 BackBoarn에 사용
2.3.5. 쉽게 구부리지 어려워 실제 PC 연결에는 UTP등 사용
3. Twisted Pair
3.1. 특징
3.1.1. 플라스으로 감싼 두 가닥의 절연된 구리서을 나선형으로 꼬아 제작
3.1.2. 한 쌍이 한 회선(RX or TX) 역할
3.1.3. 여러개의 쌍이 묶여 하나의 Cable을 형성하고 보호용 외피로 Cable을 보호
3.1.4. Baseband와 Broadband 모두 사용 - 설치가 쉽고 저렴
3.1.5. 외부 전자파 장애(EMI) 억제하기 위해 케이블 주위를 절연체로 차폐
3.1.6. 차폐 방식에 따라 UTP, FTP, STP로 구분

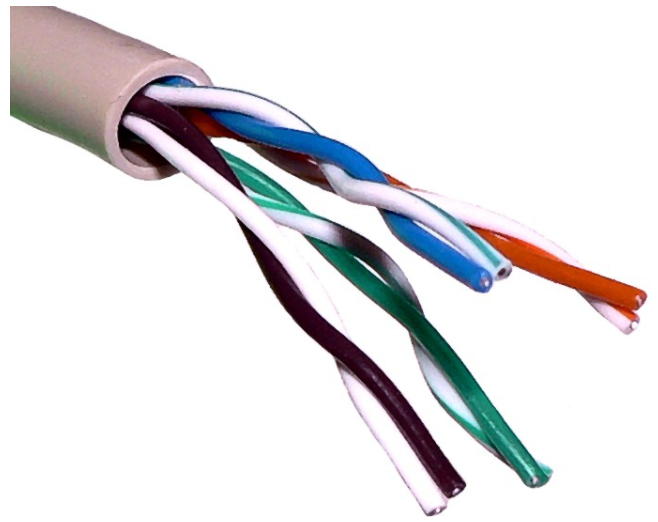

3.2. UTP(Unshielded Twist Pair)
3.2.1. 가장 많이 사용하는 전송 매체
3.2.2. UTP Cable, RJ45 Connector를 이용해 연결
3.2.3. Direct Cable (다른 계층 장비 연결)
3.2.3.1. 동일한 색상의 케이블끼리 연결
3.2.3.2. 컴퓨터와 스위치, 스위치와 라우터등의 연결에 사용
3.2.3.3. Straight Cable
3.2.4. Cross Cable(같은 계층 장비)
3.2.4.1. 송신과 수신이 서로 엇갈리게 구성
3.2.4.2. 케이블 번호 1,2,3,6 vs 3,6,1,2 구성
3.2.4.3. 컴퓨터와 컴퓨터, 스위치와 스위치, 컴퓨터와 라우터
3.2.5. UTP케이블 카테고리
3.2.5.1. EIA(Electronics Industries Alliance)/TIA(Telecommunications Industry As Sociation)-586A/B 두 종류
3.2.5.2. 586A 미국(흰초색으로 시작), 586B 한국(흰주색으로 시작)
3.2.5.3. 586A : 전화+네트워크,
3.2.5.4. 586B : 네트워크->전화망을 사용하는 USOC(Universal Standard Order Code) 표준과 호환이 안될 수 있음.
3.2.6. 카테고리 : 전송거리와 전송 능력으로 구분
| LAN Cable 성능 | |||||
| Type | CAT.5 | CAT.5E | CAT.6 | CAT.6E | CAT.7 |
| 전송속도 | 100Mbps | 1Gbps | 1Gbps | 10Gbps | 10Gbps |
| 대역폭 | 100Mhz | 100Mhz | 250Mhz | 500Mhz | 600Mhz |
| 규격 | 100BASE-TX | 1000BASE-T | 1000BASE-TX | 10G BASE | 10G BASE |
3.3. FTP(Foil Screenend TwistPair)
3.3.1. EMI(Electro Magnetic Interference) 컴퓨터, TV등 전자기기에서 방출되는 전자파 방해를 의미
3.3.2. 전자파 간섭을 방지하기 위해 전체 케이블에 알루미늄 피복을 씌운 케이블

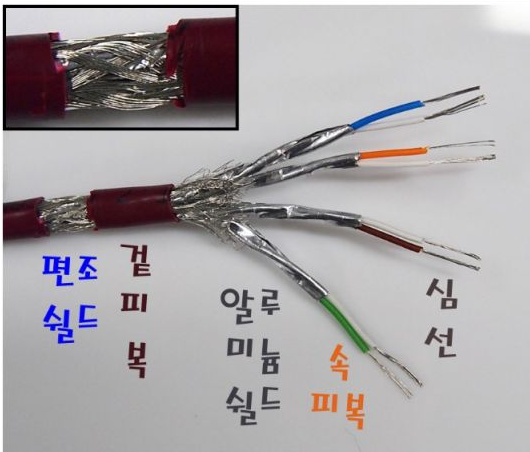

3.4. STP(Shielded Twist Pair)
3.4.1. FTP에 금속 물질을 외부 피복으로 씌움
3.4.2. 이 금속 물질이 접지 역할을 하여 외부 전자파 차단에 탁월하다.
4. Fiber Cable(광 케이블)
4.1.1. 반제품인 광섬유 소선을 용도와 목적에 따라 사용할 수 있게 케이블 형태로 완제품화 한것
4.1.2. 전기 대신 빛을 이용해 데이터 전송
4.1.3. 잡음 간섭이 없다
4.1.4. 유리 섬유이기 때문에 충격에 약하며 광융착 비용이 많이 든다.
이번 단원도 그냥 알고 넘어가심 됩니다.
Have a nice day!
